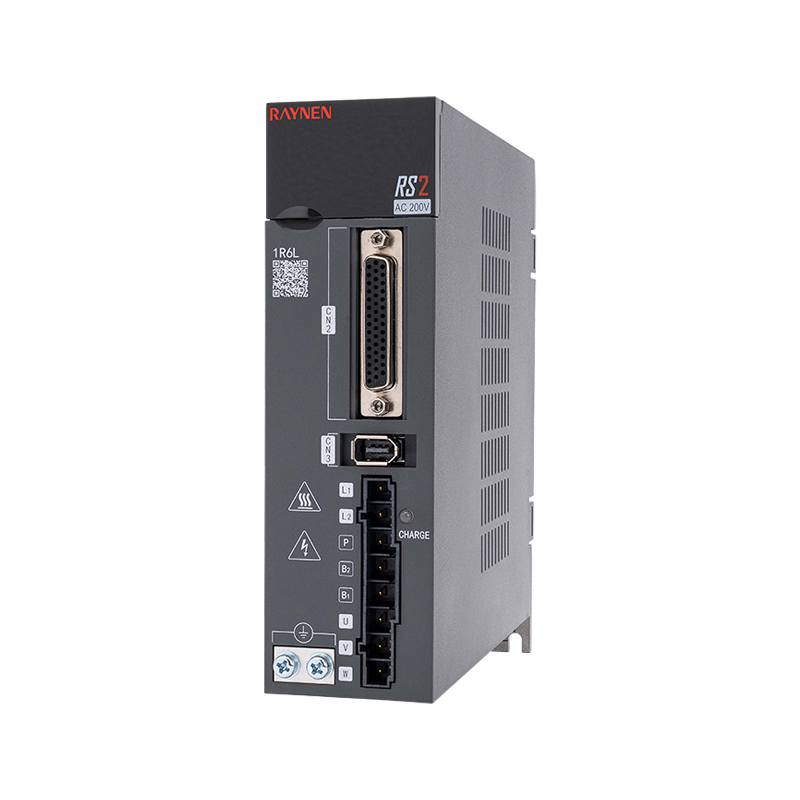

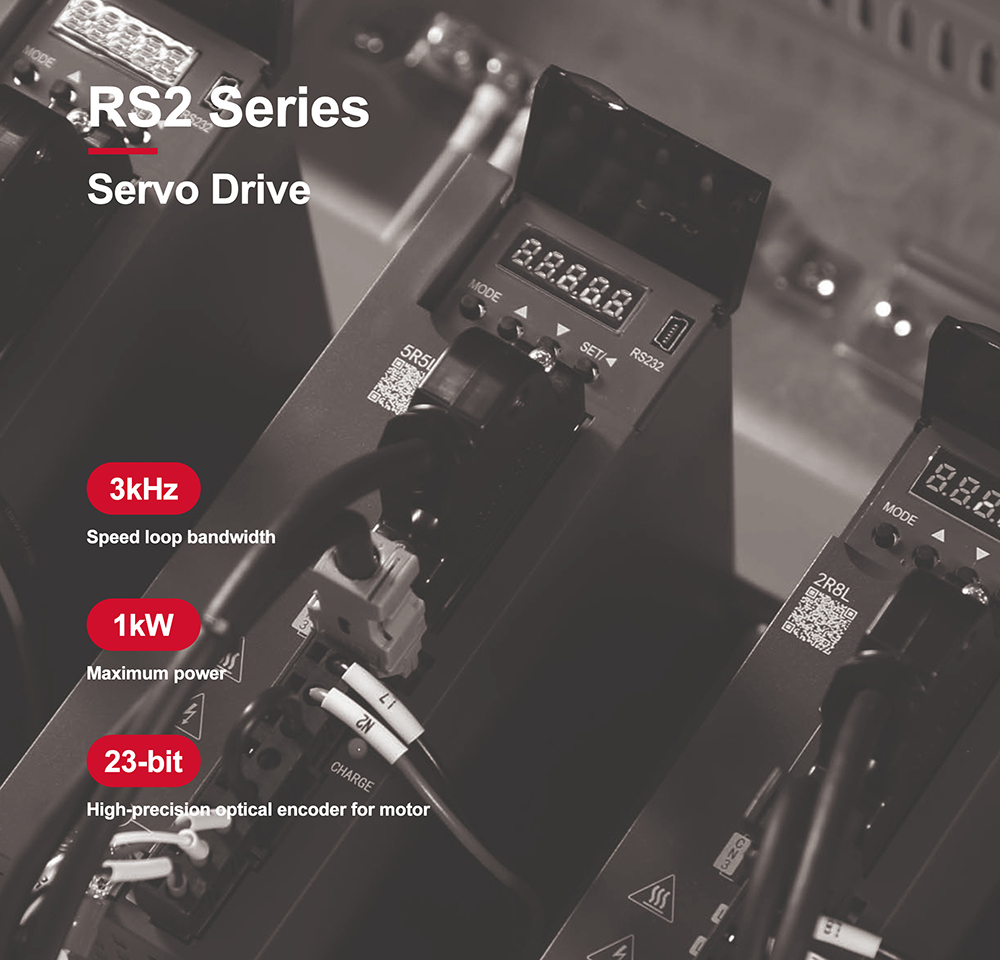

RS2 servo pogon

Veličina A

Veličina B

br.

Ime

br.

Ime

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1、L2

5

L1、L2

6

kočnica

6

kočnica

7

U、V、W

7

U、V、W

8

Vijak za uzemljenje

8

Vijak za uzemljenje

9

NAPLATA

9

NAPLATA

10

CN4/CN5

10

CN4/CN5

Opis:

① -: digitalni zaslon sa sedam segmenata

②mini USB: RS232 sučelje, spojeno na računalo

③CN2: konektor izlaznog/ulaznog signala, spojen na programabilni kontroler (PLC) ili upravljački I/O

④CN3: Sučelje enkodera, spojeno na enkoder na servo motoru

⑤L1, L2: napajanje glavnog strujnog kruga, spojeno na jednofazno napajanje (200~240VAC, 50/60Hz napajanje)

⑥Kočnica: Koristite vanjski kočioni otpornik

⑦U, V, W: Izlaz servo pogona, spojen na konektor napajanja motora (U, V, W)

⑧Vijak za uzemljenje: spojite na uzemljenje napajanja i uzemljenje motora

⑨CHARGE: Indikator napajanja

⑩CN4/CN5: 485 komunikacijski priključak

Električne specifikacije jednofaznog pogona od 220 V

Stavka

Veličina A

Veličina B

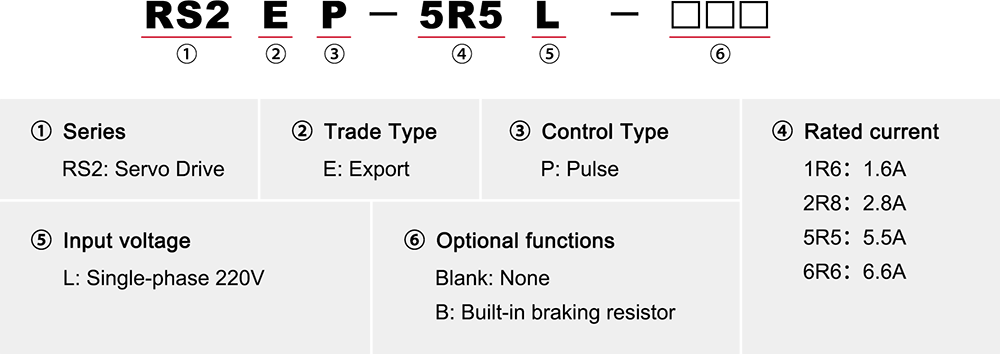

Model

1R6L

2R8L

5R5L

6R6L

Kapacitet napajanja [kVA]

0.5

1

1.7

2

Kontinuirana izlazna struja [Arms]

1.6

2.8

5.5

6.6

Trenutna najveća izlazna struja [Arms]

5.9

9.3

16.9

17

Glavni krug

Kontinuirana ulazna struja [krakovi]

2.4

5

8.7

11

Glavni krug power supply

Jednofazni 200~240VAC, -15%~ 10%, 50/60Hz

Kontrolna petlja

Napajanje upravljačkog kruga

Napajanje sabirnicama, zajednički ulaz napajanja i ispravljanje

Gubitak snage

Glavni krug power loss [W]

30.5

41

60.8

66.2

Gubitak snage upravljačkog kruga [W]

Kočioni otpornik

kočnica resistor function

Neobavezno

Vrijednost otpora [Ω]

50

50

50

50

Kapacitet [W]

30

30

50

50

Vanjska najmanja dopuštena vrijednost otpora [Ω]

50

45

40

40

Metoda hlađenja

Prirodno hlađenje

Zračno hlađenje

Razina prenapona

OVC III

Veličina A

Veličina B
