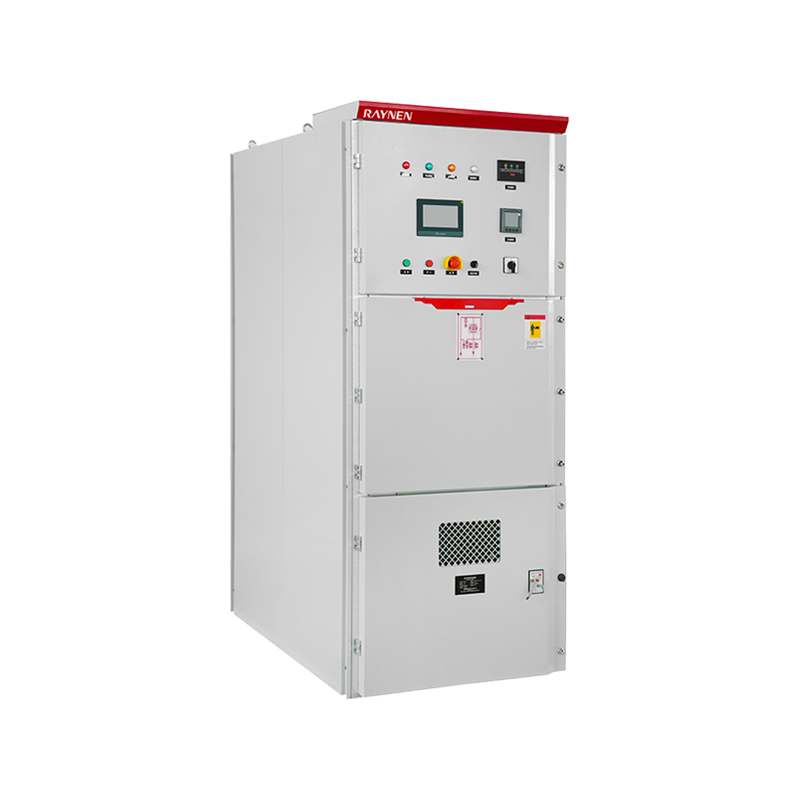

Sažetak proizvoda
● Standardni kyn28 ormar, dizajniran strogo u skladu sa standardima zaštite
● Okidač od optičkih vlakana
● Način PT akvizicije, stabilniji od elektroničkog načina
● U skladu s međunarodnim visokonaponskim električnim specifikacijama
● Visokonaponski dio i niskonaponski dio potpuno su izolirani, sigurni i pouzdani
● Skalabilno sučelje lota
Specifikacije
 | Parametarski | |
| Model | RSE1000-6-5000 | |
| Nazivni napon | 6kV | |
| P nazivna (kW) | 5000 | |
| Nazivna struja (A) | 600 | |
| Veličina (Š*V*D mm) | Prilagodljiv | |

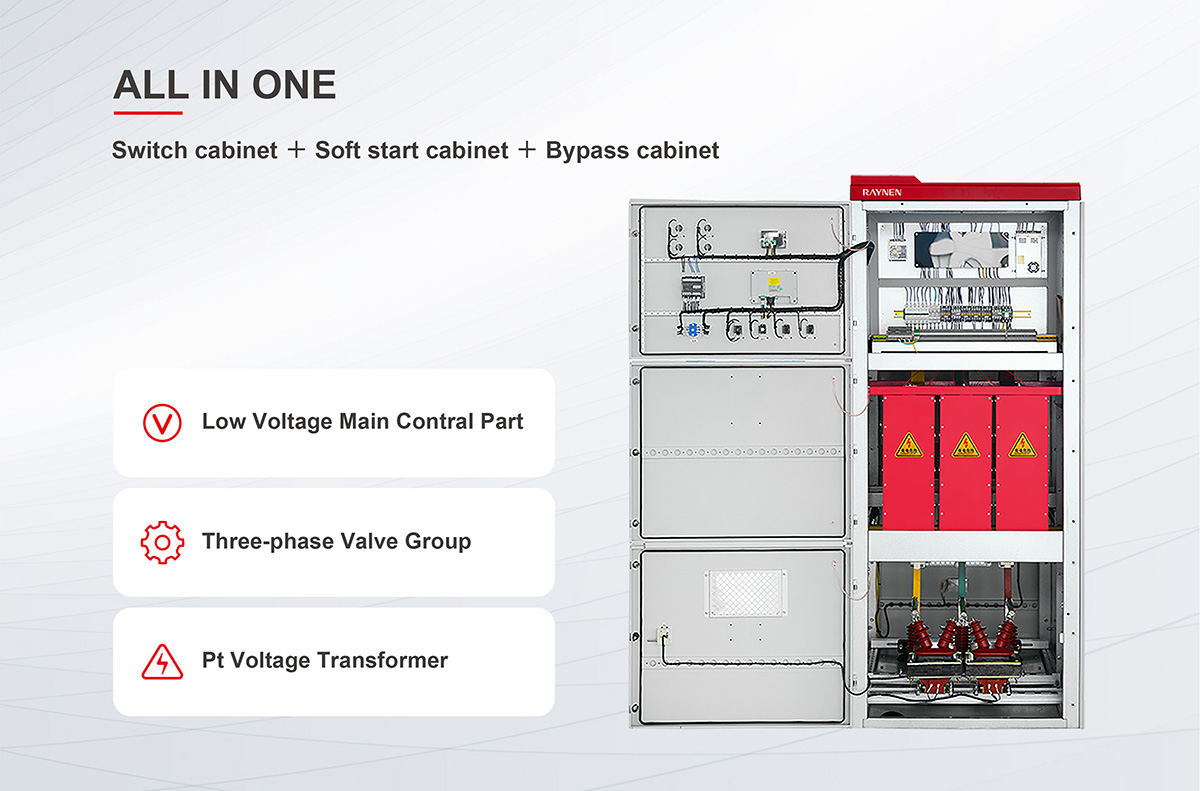

 | Modularni dizajn za jednostavnu instalaciju i održavanje. Izolacijska čvrstoća dodatno je poboljšana |
| | Jednostavan za instalaciju, otklanjanje pogrešaka i korištenje: RVS je potpuni sustav za kontrolu i zaštitu pokretanja motora. Omogućuje električno testiranje cijelog sustava korištenjem niskog napona prije rada na visokom naponu. |
| | 7-inčni LCD zaslon osjetljiv na dodir koristi se za praktičnije programiranje i podešavanje parametara. Praćenje greške i stvarnog vremena intuitivnije su i poboljšavaju radnu učinkovitost |
| | postavke šifriranja programa |

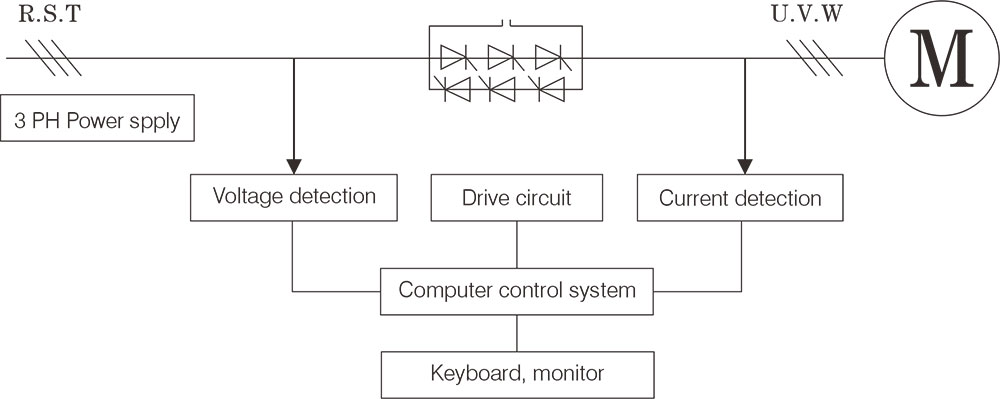

Dijagram principa rada
Nomenklatura modela
6kV Nazivni napon srednjeg napona Tablica za odabir mekog pokretača
| Model | Stopa napona ( kV ) | Nazivna snaga ( kW ) | Nazivna struja ( A ) | Dimenzije (Š*V*D) mm | |
| (-G) Genenalni tip | (-E) Vrsta integracije | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Prilagodljiv | - |
10 kV Nazivni napon srednjeg napona Tablica za odabir mekog pokretača
| Model | Stopa napona ( kV ) | Nazivna snaga ( kW ) | Nazivna struja ( A ) | Dimenzije (Š*V*D) mm | |
| (-G) Genenalni tip | (-E) Vrsta integracije | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Prilagodljiv | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Prilagodljiv | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Prilagodljiv | - |
Tehnički podaci
| Osnovni parametri | |
| Vrsta opterećenja | Trofazni srednjenaponski kavezni asinkroni motor, sinkroni motor |
| Radna frekvencija | 50Hz/60Hz±2Hz |
| slijed faza | Dopušten rad u bilo kojem slijedu faza (može se postaviti parametrima) |
| Premosni kontaktor | Kontaktor s kapacitetom izravnog pokretanja |
| Kontrolna snaga | AC220V±15% |
| Zaštita od prenapona | DV/DT apsorpcija |
| Učestalost pokretanja | temperatura okoline: -20℃~ 50℃ |
| Stanje okoline | 1-6 puta na sat |
| Relativna vlažnost: 5% - 95% bez kondenzacije | |
| Nadmorska visina mora biti manja od 1500 m | |
| HMI | |
| Jezik | engleski / kineski / ruski |
| Prikaz instrumenta | |
| Voltmetar | Prikaz trofaznog glavnog napona napajanja |
| Ampermetar | Prikaz trofazne struje glavnog kruga |
| Funkcija zaštite | |
| Zaštita od ispada faze | Tijekom pokretanja ili rada, isključite bilo koju fazu glavnog napajanja |
| Prekostrujna zaštita | postavljena zaštita od prekomjerne struje: 100~500% |
| Zaštita od neravnoteže fazne struje | 20~100% |
| Zaštita od preopterećenja | Zaštita od preopterećenja level:10A,20A,30A |
| Podnaponska zaštita | Raspon: 50~100% |
| | Vrijeme radnje: 0~10S |
| Isteklo vrijeme početka | Ograničenje vremena početka: 10~120S |
| Zaštita od prenapona | Kada je glavni napon napajanja veći od 120% nazivne vrijednosti |
| Zaštita od podopterećenja | Kada je glavni napon napajanja manji od 70% nazivne vrijednosti |
| Zaštita od uzemljenja | Kada je struja uzemljenja veća od zadane vrijednosti |
| Komunikacija | |
| Protokol/sučelje | Modbus RTU |
| Mrežne veze | Svaki RVS može komunicirati s 32 RVS-a na mreži |
| Funkcija | Promatrajte radni status i programiranje |
| Zapis podataka | |
| Zapis o neuspjehu | Zabilježite podatke o pogrešci zadnjih 1000 puta |
