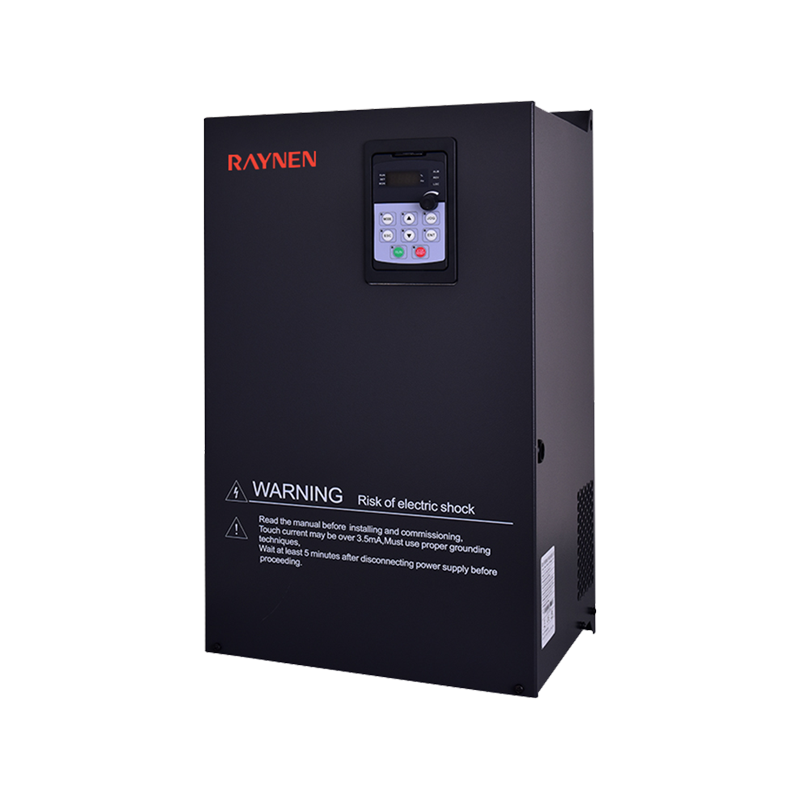

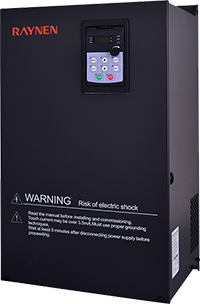

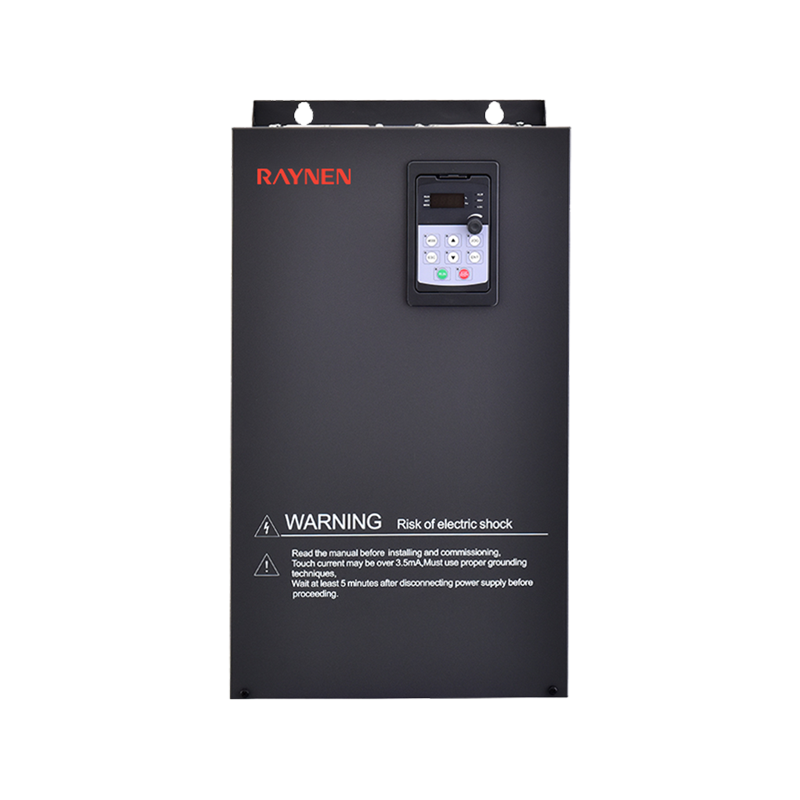

Sažetak proizvoda
| Parametarski | ||
 | Model | RVE21-T3-45G/55P |
| napon | 380V | |
| Nazivna snaga (kW) | 45/55 | |
| Nazivna ulazna struja (A) | 94/128 | |
| Nazivna izlazna struja (A) | 92/115 | |
| Dimenzije (mm) | 520*288*236 | |
| Veličina ugradnje (mm) | 500*200 | |
Integrirana ploča za jednostavno otklanjanje pogrešaka
Nomenklatura modela
Tablica odabira Jednofazni tip S2
| Inverterski model | Stroj tipa G (veliko opterećenje) | Stroj tipa P (malo opterećenje) | Dimenzije (mm) | Veličina ugradnje (mm) | ||||||||
| Nazivna ulazna struja (A) | Nazivna izlazna struja (A) | Nazivna snaga | Nazivna ulazna struja (A) | Nazivna izlazna struja (A) | Nazivna snaga(kW) | H | W | D | H1 | W1 | Otvor blende | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Tablica odabira Trofazni tip T3
| Inverterski model | Stroj tipa G (veliko opterećenje) | Stroj tipa P (malo opterećenje) | Dimenzije (mm) | Veličina ugradnje (mm) | ||||||||
| Ja u (A) | ja van (A) | P ocijenjeno (kW) | Ja u (A) | ja van (A) | P ocijenjeno (kW) | H | W | D | H1 | W1 | Otvor blende | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
| RVE21-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE21-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||||||
| RVE21-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE21-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE21-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE21-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE21-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE21T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE21-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE21-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE21-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE21-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE21-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE21-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE21-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE21-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE21-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE21-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE21-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE21-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE21-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE21-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE21-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE21-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE21-T3-800G | 1380 | 1380 | 800 | | | | ||||||
Izvedba i konfiguracija
| Osnovne funkcije aplikacije | |
| Niskofrekventno povećanje momenta | Kroz povećanje napona i povećanje momenta, niskofrekventni moment kontrole V/F i vektorske kontrole brzine bez senzora može se povećati za oko 0,1%~30,0% |
| V/F krivulja | Linearni tip, tip s više točaka |
| Krivulja ubrzanja/usporenja | Linearno ubrzanje i usporavanje ili u obliku slova S: tri skupine vremena ubrzanja i usporavanja: vremenski raspon ubrzanja i usporavanja: 0-3200 s |
| Automatska regulacija napona (AVR) | Kada se napon mreže promijeni, može automatski održavati izlazni napon konstantnim |
| Ugrađeni PID | Upravljački sustav zatvorene petlje koji može lako ostvariti upravljanje procesom |
| DC kočenje | DC kočenje range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Kontrola trčanja | Motor se može odmah pokrenuti i zaustaviti; raspon podešavanja frekvencije trzanja: 0,0-20,0Hz; način jog stop: usporavanje/slobodno/DC kočenje |
| Skakanje frekvencije | Mogu se postaviti tri točke skakanja frekvencije i odgovarajući rasponi frekvencija skakanja kako bi se spriječilo da pretvarač radi u ovom frekvencijskom pojasu |
| Više brzina | Do 15 se može postaviti kroz 4 logička ulazna priključka = Radna frekvencija |
| Zbrajanje ulaza | Koristite rezultat algebarske operacije 2 analogna ulaza kao postavku frekvencije, čineći postavku frekvencije fleksibilnijom |
| Prebacivanje između 2 skupa parametara motora | Dva skupa parametara motora mogu se postaviti i slobodno mijenjati kako bi odgovarali trenutno pokretanom motoru |
| Zaštita pretvarača | Zaštita od gubitka ulazne/izlazne faze, detekcija podopterećenja, zaštita od prenapona, zaštita od preniskog napona, zaštita od prenapona, prekostrujna zaštita, zaštita od pregrijavanja, zaštita od međufaznog kratkog spoja |
| Zaštita motora | Termička zaštita motora, ograničenje struje motora, preopterećenje motora, kratki spoj motora |
| Električne karakteristike | |
| Ulazni napon | Trofazna izmjenična struja, 380-480 V, 50/60 Hz ili jednofazna izmjenična struja, 200-240 V, 50/60 Hz |
| Izlazni napon | 0-100% ulaznog napona, 0.5Hz-400Hz |
| Način upravljanja | Konstantni moment V/F, kvadratno opterećenje V/F, vektorska kontrola bez senzora, način rada za uštedu energije |
| Frekvencija prebacivanja | 1,5 kHz-12 kHz Može se podesiti funkcija automatskog podešavanja frekvencije uključivanja: kada temperatura poraste, frekvencija uključivanja se automatski smanjuje Kada se temperatura vrati na normalu, frekvencija uključivanja se vraća na početnu vrijednost |
| Mogućnost prenapona | 150% nazivne izlazne struje 60s, 200% nazivne izlazne struje 2s |
| Kontrolni signal | ||
| Signal za podešavanje frekvencije | Integrirana upravljačka ploča | Membranski prekidač (gumb), gumb za brzinu (potenciometar) |
| Vanjski signal | Postavka GORE/DOLJE, analogni ulaz, više brzina, vanjski panel, serijska komunikacija | |
| Start & Stop kontrolni signal | Integrirana upravljačka ploča | Gumbi RUN, STOP |
| Vanjski signal | Logički ulazni terminal, vanjski panel, serijska komunikacija | |
| Karakteristike upravljačkog kruga | ||
| Dostupno unutarnje napajanje | 10V 24V | 10VDC±5%, maksimalna struja 10mA, za referentni potenciometar 24VDC±5%, maksimalna struja 100mA, za logički ulazni port |
| Analogni ulaz | AI1 | Naponski analogni ulaz: 0-5VDC, ili 0-10VDC, impedancija je 30k Trenutni analogni ulaz: 0/4-20mADC, impedancija je 250Ω Razlučivost: 10-bitna A/D konverzija Tvornička postavka: 0-5VDC ulaz napona |
| AI2 | Analogni ulaz napona: 0-10VDC, ili ulaz PTC sonde Razlučivost: 10-bitna A/D konverzija | |
| Logički ulaz | LI1-LI8 | 0-24VDC napajanje Pozitivna logika (izvor) i negativna logika (sliv) su izborne, a tvornički zadana je negativna logika Naprijed, unatrag, rad, resetiranje greške, više brzina i ostalih 69 funkcija su opcionalne Proizvodi od 220V 0,4kW-2,2kW i 380V 0,4kW-1,5kW imaju samo 6 kanala: LI1-LI6 |
| AI1, AI2 Prisilni važeći unos | U pretvaračima ispod 11kW (uključivo), AI1 i AI2 mogu se postaviti kao logički ulazi. F309 i F310 prisilno su valjani ulazi, a njihove konfiguracijske funkcije uvijek su važeće tijekom uključivanja. | |
| Analogni izlaz | AO1、AO2 | Naponski analogni izlaz: 0-10VDC, minimalna impedancija opterećenja je 470Ω Trenutni analogni izlaz: 0/4-20mA, maksimalna impedancija opterećenja je 700Ω Razlučivost: 8 bita Izlazna frekvencija, izlazna struja, postavka brzine, serijski izlazni podaci i druge funkcije su opcionalne Proizvodi od 220V 0,4kW-2,2kW i 380V 0,4kW-1,5kW imaju samo 1 analogni izlaz, naime AO1 |
| Logički izlaz | LO、CLO | Otvoreni kolektor, maksimalna struja 100mA, maksimalni napon 30VDC Logički izlaz ili pulsni izlaz opcijski, tvornička postavka je logički izlaz Izlazna frekvencija, izlazna struja, postavka brzine i druge izlazne funkcije nisu obvezne |
| Relejni izlaz | T1A、T1B、T1C T2A、T2B、T2C | T1A normalno otvoren, T1B normalno zatvoren, T1C zajednička točka T2A normalno otvoren, T2B normalno zatvoren, T2C zajednička točka Kapacitet kontakta: 5A@250VAC, 5A@30VDC Kvar, alarm, dolazak postavljene frekvencije i druge funkcije su opcionalne T1A je zadana pogreška, T2A zadana postavka rada Proizvodi od 220V 0,4kW-2,2kW i 380V 0,4kW-1,5kW imaju samo 1 relejni izlaz, tj. TA TB TC |
| Serijska komunikacija | MODBUS-RTU, 2-žilni RS-485, terminalsko sučelje | |
| Električne karakteristike | |
| AC Drive zaštita | Zaštita od gubitka ulazne faze, Zaštita od gubitka izlazne faze, Detekcija podopterećenja, Zaštita od prekomjernog momenta, Zaštita od preniskog napona, Zaštita od prenapona, Zaštita od prekomjerne struje, Zaštita od pregrijavanja, Zaštita od kratkog spoja u fazi |
| Zaštita motora | Termička zaštita motora, ograničenje struje motora, preopterećenje motora, kratki spoj motora |
| Električne karakteristike | |||
| Razina zaštite | IP20 | Vlažnost okoline | 95% bez kondenzacije ili nakupljanja vode |
| Radna temperatura/temperatura skladištenja | -10~40°C/-20~60°C | Nadmorska visina | Ispod 1000m |
| Metoda hlađenja | Prisilno hlađenje zrakom | Mjesto instalacije | Zatvoreni |
