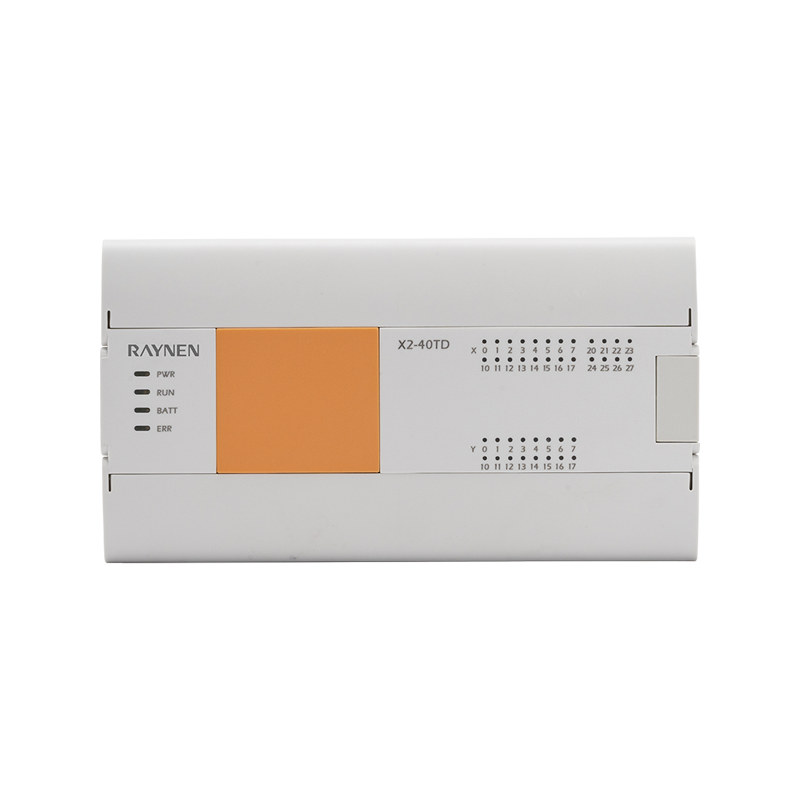

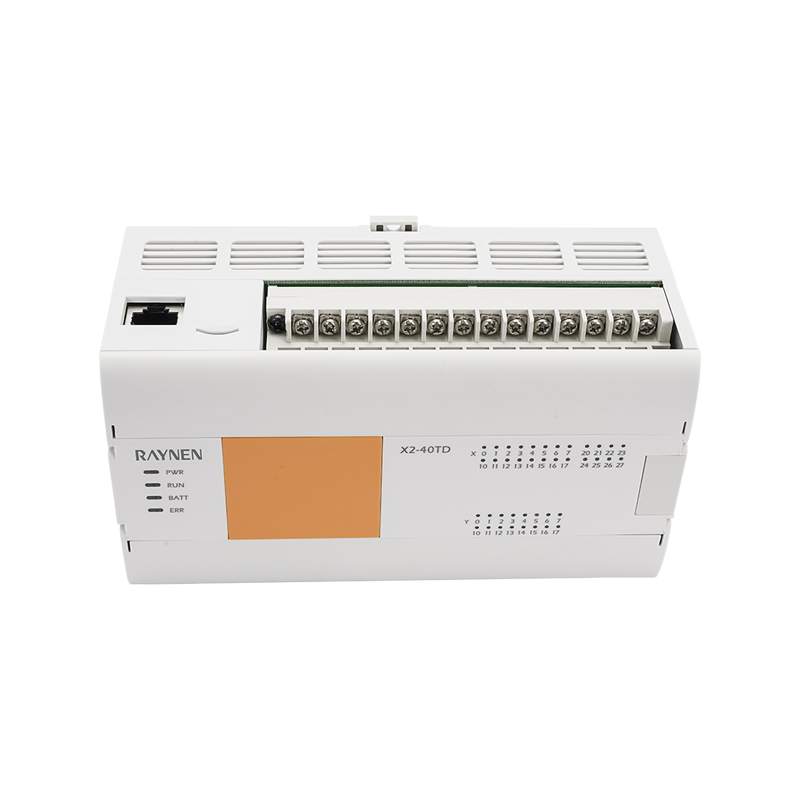

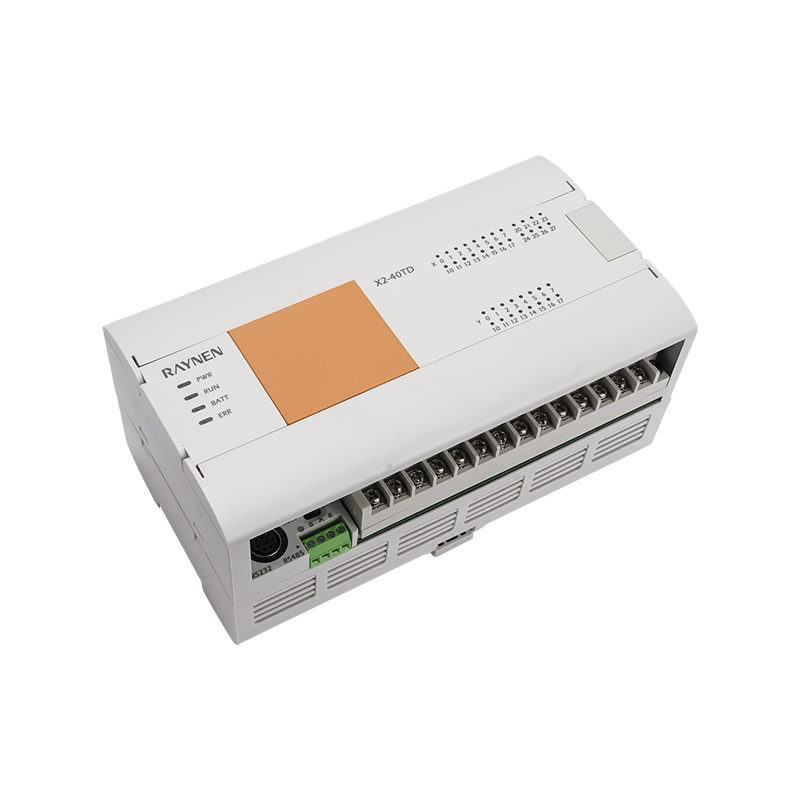

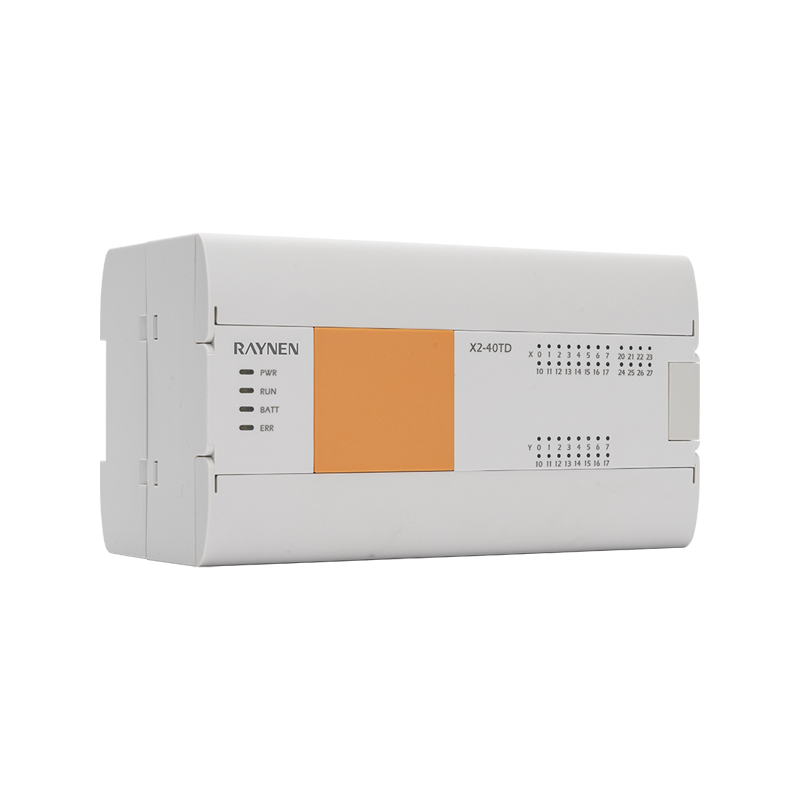

Sažetak proizvoda
| | • S linearnom interpolacijom, dvoosnim brzim pulsnim izlazom, brzim brojanjem i drugom funkcijom kontrole kretanja • Sat u stvarnom vremenu, podaci o nestanku struje trajno se pohranjuju • Podržava BD ploču za proširenje i može se proširiti do 7 modula |
Prednost
| | | | |
| sučelje | Ulaz/izlaz | Kartica za proširenje | BD ploča |
| Integrirani mrežni port RS232/485 | 2-kanalni brzi brojač 2-osni 60K puls velike brzine | Prošireno Max 7 modula | Podržava 1 BD ploču |
Nomenklatura modela

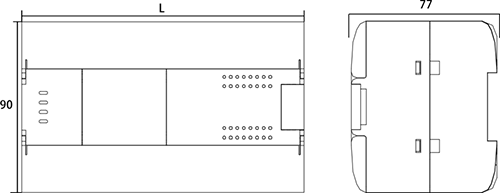

Veličina proizvoda (jedinica: mm)
 |
|
Parametar
| Stavka | Specifikacije napajanja | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Napon napajanja | 10W | 12W | 12W | 14W |
| Raspon napona | DC24V | |||
| Omogućite trenutni nestanak struje | DC 20,4~28,8V | |||
| Osigurač za napajanje | Za prolazne nestanke struje ispod 5 ms, rad će se nastaviti | |||
| Impulsna struja | 60V 2A | |||
| DC24V data snaga | 12 A, 0,5 ms ispod/28,8 V DC | |||
| DC5V ugrađeno napajanje | 300mA ispod | |||
| Stavka | Specifikacije napajanja | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Unesite broj | 14 | 16 | 24 | 36 | |
| Brojač velike brzine | Jednofazni 200KHz [3 kom], AB faza 100 KHz [3 kom] | ||||
| Vrsta unosa | Vrsta sudopera/vrsta izvora | ||||
| Napon ulaznog signala | Vrsta istosmjernog izvora: DC20,4V~28,8V | ||||
| Ulazna impedancija | X0-X5 | 3.3K | |||
| X6-X7 | 5,6 tisuća | 3.3K | |||
| X10 iznad | - | 5,6 tisuća | |||
| Na ulaznoj struji induktiviteta | X0-X5 | 5mA iznad | |||
| X6-X7 | 4mA | 5mA iznad | |||
| X10 iznad | - | 4mA iznad | |||
| OFF Ulazna struja induktiviteta | 1mA ispod | ||||
| Vrijeme odziva unosa | <4,5 ms | ||||
| Oblik ulaznog signala | Nema naponskog kontaktnog ulaza | ||||
| Sink ulaz: NPN tranzistor s otvorenim kolektorom | |||||
| Ulaz izvora: PNP tranzistor s otvorenim kolektorom | |||||
| Izolacija ulazne petlje | Izolacija optokaplera | ||||
| Prikaz ulaznih akcija | LED na ploči svijetli kada se optokapler pokreće | ||||
| Stavka | Specifikacije napajanja | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Izlazni broj | 10 | 16 | 16 | 24 | |
| Frekvencija pulsa (maks.) | Jednostrani 2-osni 200K | ||||
| Vrsta izlaza | Tranzistor/nepropusni izlaz | ||||
| Vanjsko napajanje | DC5~30V | ||||
| Maksimalno opterećenje | Otporno opterećenje | 0,5 A/smjer | |||
| Induktivno opterećenje | 12W/DC24V | ||||
| Opterećenje svjetiljke | 5W/DC24V | ||||
| Srednje opterećenje | 5mA (DC5~24V) | ||||
| Vrijeme odziva | ISKLJUČENO→UKLJ | Velika brzina: 5 μs ispod/10 mA iznad (DC5 ~24 V) | |||
| Uobičajeno: 0,2 ms ispod/200 mA iznad (DC24V) | |||||
| UKLJUČENO→ISKLJUČENO | Velika brzina: 5 μs ispod/10 mA iznad (DC5 ~24 V) | ||||
| Uobičajeno: 0,2 ms ispod/200 mA iznad (DC24V) | |||||
| Izolacija petlje | Izolacija optokaplera | ||||
| Prikaz izlaznih akcija | LED na ploči svijetli kada se optokapler pokreće | ||||
Resursi programske komponente
| Stavka | Izvedba | |
| Ulazni relej X | 256 bod | X0~X377 |
| Izlazni relej Y | 256 bod | Y0~Y377 |
| Pomoćni relej M | 7680 bodova | M0~Zasun pokretanja (Postavite područje bez čekanja za isključivanje) |
| Zasun početak ~ zasun kraj (Postavi područje zadržavanja snage, Max M1023) | ||
| Kraj zasuna ~M7679 (Fiksno područje držanja napajanja) | ||
| Specijalni pomoćni relej SM | 512 bodova | SM8000~SM8511 |
| Statusni relej S | 4096 bodova | S0~S4095 |
| mjerač vremena T | 200 bodova | T0~T199 (100ms vremenska baza) |
| T192~T199 (Specijalizacija potprograma) | ||
| 46 bod | T200~T245 (10ms vremenska baza) | |
| 4 boda | T246~T249(1ms Kumulativni tip) | |
| 6 bodova | T250~T255 (100ms Kumulativni tip) | |
| 256 bod | T256~T511 (1ms vremenska baza) | |
| Brojač 16 bita | 200 bodova | C0~C199 |
| Brojač 32 bita | 56 bod | C200~C234 |
| Brojač velike brzine | - | C235~C255 |
| Registar podataka D | 8000 bodova | D0~D7999 |
| Registar posebnih podataka SD | 512 bodova | SD8000~SD8511 |
| Indeksni registar | 16 bod | V0~V7, Z0~Z7 |
| Registar proširenja | 32768 bodova | R0~R32767 |
| Pokazivač | 4096 bodova | P0~P4095 |
| Prekinut | 6 bodova | I00*~I50* Ulazni prekid |
| 3 boda | I6**~I8** Prekid mjerenja vremena | |
| 6 bodova | I010~I060 Prekid brojača velike brzine | |
| Glavna kontrola s gniježđenjem | 8 bodova | N0~N7 |
| konstanta K | - | 16-bitni raspon: -32768~ 32767, 32-bitni raspon: -2147483648~ 2147483647 |
| konstanta H | - | 16-bitni raspon: 0~FFFF, 32-bitni raspon: 0~FFFFFFFF |
| Realni broj (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Niz znakova | - | Maksimalna duljina znaka polukuta uokvirenog s " " je 32 znaka |
Brojač velike brzine
| Unos Distribucija | Jednofazni jednostruki brojač | AB Brojač faza | AB Brojač faza | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
