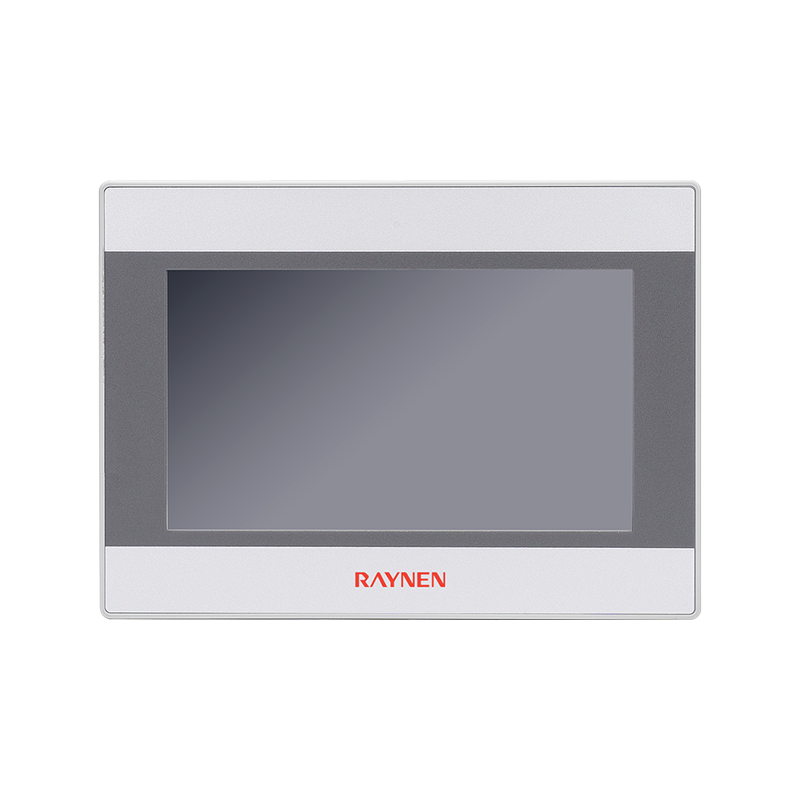

Sažetak proizvoda
| | • Podržava industrijske internetske funkcije i može se upravljati daljinski; • Mrežni priključak može izravno preuzeti HMI i PLC programe za jednostavno preuzimanje; • Glavno tijelo podržava digitalne i analogne veličine, koje se mogu odabrati u skladu s tim; • Podržava 2 verzije BD proširenja za fleksibilnu prilagodbu različitim potrebama na licu mjesta; • PLC dio koristi programiranje u japanskom stilu |
Prednost
| | | |
| 1GHz | BD proširenje | RAM 256M/FLASH 256M |
| Velika brzina, glatka upotreba | Razne kombinacije BD ploča | Veliki kapacitet, pohrana masivnih podataka |
| | | |
| | | |
| Preuzimanje mrežnog priključka | RS485 | Različita programaka okruženja |
| Mrežni priključak može preuzeti PLC i HMI programs | Podržava vanjski serijski uređaj | Podržava japansko programiranje |
| | | |
| |  | |
| USB HOST | Lua skripta | IoT |
| Ažurirajte HMI programe i pohranite podatke | Skripte podrške, više različitih operacija | Podržava industrijski Internet stvari, daljinski nadzor |
Veličina proizvoda (jedinica: mm)
Specifikacija
| Broj narudžbe | UAE 407W WA-24RDM-X | UAE 407W WA-18RAM-X | UAE 407W WA-24TDM-X | UAE 407W WA-18TAM-X | |
| HMI specifikacije | |||||
| LCD ekran | 7″ TFT | ||||
| Boja zaslona | 65535 boja | ||||
| Rezolucija | 1024×600 | ||||
| Vrsta pozadinskog osvjetljenja | IPS | ||||
| Svjetlina zaslona | 400 cd/㎡ | ||||
| Život pozadinskog osvjetljenja | >20000 sati | ||||
| Vrsta dodira | 4-žilni otpornički tip | ||||
| Procesor | R16, 1GHz | ||||
| Skladištenje | 256MB FLASH 256MB DDR3 | ||||
| USB Host | USB2.0 × 1, tip A (USB1), podržava U disk firmware i ažuriranje konfiguracije | ||||
| USB slave | N/A | ||||
| Ethernet | 10/100M adaptivno | ||||
| Softver za programiranje | Uniface | ||||
| PLC dio | |||||
| Memorija | Serija UN | Program 16K Podaci 10K | |||
| Serija X | Program 32K | ||||
| Ukupan broj mjerača vremena | Serija UN | Ukupno 256, 4 1ms, 16 10ms, 236 100ms | |||
| Serija X | Ukupno 512, 260 1ms, 46 10ms, 206 100ms | ||||
| Ukupni brojači | 256 | ||||
| Sat | Ugrađeni | ||||
| Zadržavanje isključenog napajanja | podrška | ||||
| Komunikacijsko sučelje | PORT0: PPI/MODBUS/Freeport (3-RS485, 8-RS485-) PORT1: Podržava PPI (ugrađeno) | ||||
| Lokalni integrirani digitalni ulaz | 14 Ulaz 24VDC | 10 Ulaz 24VDC | 14 Ulaz 24VDC | 10 Ulaz 24VDC | |
| Vrsta unosa | PNP/NPN | ||||
| Brzo brojanje | podrškas 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Lokalni integrirani digitalni izlaz | 10 Izlaz, relej | 8 Izlaz, relej | 10 izlaza, tranzistor NPN | 8 izlaza, tranzistor NPN | |
| Nazivna struja po točki [maksimalno] | 1Hz | 1Hz | 50Hz ×2 | 50Hz ×2 | |
| Pulsni izlaz | - | 4AI | - | 4AI | |
| Lokalni integrirani analogni ulaz | - | 12 bita | - | 12 bita | |
| Rezolucija | - | 0-20 mA | - | 0-20 mA | |
| Trenutni unos | - | 0 do 32000 | - | 0 do 32000 | |
| Format podatkovne riječi u punom opsegu | - | 2AO | - | 2AO | |
| Lokalni integrirani analogni izlaz | - | 12 bita | - | 12 bita | |
| Rezolucija full-scale range | - | Napon 0-10V Struja 0-20mA | - | Napon 0-10V Struja 0-20mA | |
| Raspon signala | - | 0 do 32000 | - | 0 do 32000 | |
| Format podatkovne riječi u punom opsegu | | | | | |
| Proširenje BD ploče | podrškas up to 2 BD boards | ||||
| Usluga platforme | |||||
| VPN udaljeno preuzimanje | podrška | ||||
| Daljinsko praćenje podataka | podrška 500 real-time data | ||||
| Guranje alarma | SMS/WeChat/telefon/aplikacija | ||||
| Električne specifikacije | |||||
| Napajanje | 24V DC | ||||
| Snaga | 8W | 9W | 8W | 9W | |
| Strukturne karakteristike | |||||
| Boja kućišta | Sivo | ||||
| Materijal kućišta | ABS PC plastika | ||||
| Dimenzije | 203 × 149 × 60 (mm) | ||||
| Veličina otvora | 192 x 138 (mm) | ||||
| Težina | Oko 1,2 kg | ||||
| Radna temperatura | 0 ~ 50 ℃ | ||||
| Razina zaštite | Prednja ploča IP65 | ||||
Dijagram ožičenja
