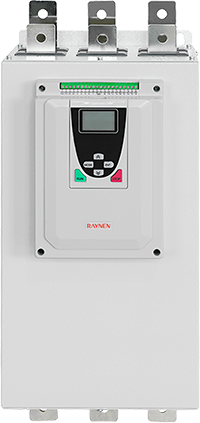

Sažetak proizvoda
Specifikacije
 | Parametarski | |
| Model | RSE-T3-132-E ~ RSE-T3-200-E | |
| Vrsta premosnice | Tip vanjske premosnice | |
| Napon | 380V | |
| Prilagodljiva snaga motora (kW) | 132/160/185/200 | |
| Nazivna izlazna struja (A) | 264/320/370/400 | |
| Dimenzije (mm) | 558*264*260 | |
| Veličina ugradnje (mm) | 458*220 | |
Značajke proizvoda
| Izvanredna kvaliteta |  | Daljinski upravljač |  |
| • Svi pokazatelji učinka pažljivo su dizajnirani i rigorozno testirani • Sve razine zaštite • Jednostavan za instalaciju i integraciju u sustav upravljanja | • Funkcija komunikacije koristi se za daljinsko upravljanje, nadzor i funkcije podešavanja • Preko RS485 standardnog sučelja, možete se povezati s PC-om i PLC-om | ||
| Premosni kontaktor, Smanjite gubitke |  | Praktična tipkovnica |  |
| • Na kraju pokretanja, premosni kontaktor se pokreće • Vrućina unutar startera je smanjena i gubitak je minimiziran • Sve zaštitne funkcije su učinkovite (pregrijavanje, preopterećenje, rasterećenje, itd.) | • Koristite jednostavnu i intuitivnu tipkovnicu za podešavanje podataka o motoru • Engleska tipkovnica olakšava rad | ||
| Dizajn s malim gubicima |  | Pogodnije |  |
| RDS može kontinuirano poboljšavati radno stanje motora na sljedeće načine: • Adaptivna tehnologija upravljanja mekim pokretanjem usvojena je kako bi se osiguralo da je krivulja brzine motora točna glatka i kontinuirana i monotono rastuća u bilo kojem stanju, bez točke infleksije brzine • Smanjuje mehanička i hidraulička naprezanja • Smanjite opterećenje distribucijskog sustava električne energije (vršni napon, prekostruja) | • RS485、Modbus komunikacija • Gornje ožičenje, jednostavno za spajanje | ||
| Primjenjiva snaga |  | ||
| • Primjena za širok raspon napajanja generatora | |||
Ravna veza pojednostavljuje ožičenje
Ožičenje i stezaljke
Nomenklatura modela
Tablica odabira
| Model (380V) | Prilagodljiva snaga motora ( kW ) | izlazim (A) | Dimenzije V*Š*D (mm) | Veličina ugradnje (mm) | |
| H1*W1 | Otvor blende | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Izvedba i konfiguracija
| Električne karakteristike | |
| Nazivni radni napon | Trofazni 380V±15% |
| Nazivna radna frekvencija | 50Hz ili 60Hz (navedite prije naručivanja) |
| Broj kontroliranih faza | 3 |
| Primjenjiv motor | Kavezni trofazni indukcijski motor/asinhroni motor |
| Učestalost pokretanja | Ovisno o opterećenju, preporuča se pokretanje i zaustavljanje ne više od 10 puta na sat u normalnim uvjetima i 6 puta pod velikim opterećenjem |
| Metoda pokretanja | Naponska rampa, strujna rampa, strujno ograničenje, inching, naponska rampa strujna granica, nagla rampa napona |
| Metoda zaustavljanja | Slobodno zaustavljanje, meko zaustavljanje |
| Funkcija zaštite | Zaštita od gubitka faze, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od neravnoteže struje, zaštita od pregrijavanja, zaštita od isteka starta itd. |
| Karakteristike okoliša | |
| Radna temperatura | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ potrebno je smanjiti kapacitet) |
| Temperatura skladištenja | -25℃~70℃ |
| Relativna vlažnost zraka | 95% bez kondenzacije ili kapanja |
| Nadmorska visina | Ispod 1000 m (1000 ~ 3000 m potrebno je smanjiti kapacitet) |
| Metoda hlađenja | Prirodno hlađenje zrakom |
| Način ugradnje | Zidni |
| ostalo | Bez zapaljivih, eksplozivnih, korozivnih plinova, bez vodljive prašine ili metalnog praha |
| Standardi i certifikacija | |
| Standardi provedbe | GB/T14048.6 |
| Certifikacija | CCC |
| Karakteristike upravljačkog kruga | |
| Zaobilaznica -01, 02 | 01, 02 pokretanje i zatvaranje nakon završetka za upravljanje premosnim kontaktorom. (Grafikon) |
| Pokreni izlaz -03, 04, 05 | 03, 04, 05 su programibilni relejni izlazi, a vrijeme odgode bit će postavljeno kodom f4. Izlazna funkcija bit će postavljena kodom FE i bit će zatvorena kada je izlaz valjan. |
| Izlaz greške -06, 07, 08 | 06, 07, 08 su programibilni izlazi releja greške, oni će biti zatvoreni kada dođe do greške ili napajanja isključeno, i oni će se otvoriti kada je napajanje uključeno. |
| Analogni izlaz -09, 10 | 09, 10 može mjeriti trenutne informacije koje se mijenjaju s opterećenjem. 400% izlaz 4 ~ 20mA vrijednost kalibracije, formula izračuna: D = 400/16(1x-4). lx je stvarna mjerna vrijednost (mA). Struja motora (%). |
| Unos trenutnog zaustavljanja -11 | 11 i zajedničko odvajanje će odmah zaustaviti motor (ili spojiti druge normalne točke zatvaranja u seriju. |
| Unos mekog zaustavljanja -12 | 12 i zajedničko odspajanje učinit će motor mekim zaustavljanjem (ili slobodnim zaustavljanjem) |
| Počni tipkati -13 | 13 i uobičajeno zatvaranje će pokrenuti motor |
| Uobičajeno -14, 15 | Uobičajeno terminal for input signal |
| RS485 -16, 17, 18 | RS485 komunikacijski terminal, spojite više mekih pokretača 16 je komunikacija, uzemljenje |
| PE -19 | Terminal za uzemljenje |
