01 Uvod:

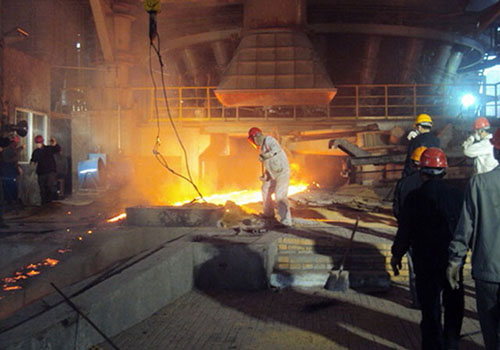

Proizvodnja željeza u visokim pećima jedan je od važnih lanaca proizvodnih procesa (proizvodnja željeza, proizvodnja čelika, lijevanje i valjanje) u industriji željeza i čelika, a sustav punjenja visoke peći ključna je karika u proizvodnji željeza u visokim pećima. Sirovine se kontinuirano šalju u visoku peć kroz vrh peći kako bi se osigurala normalna potražnja za proizvodnjom željeza u visokim pećima. Frekvencijski pretvarač RVE32 ima zrelu primjenu u sustavu podizanja i dodavanja dvostrukih kolica u visokoj peći za proizvodnju željeza.

02 Značajke:

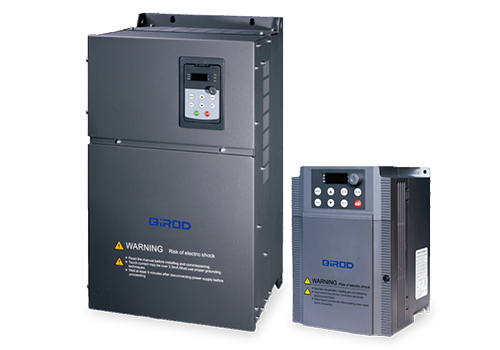

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. RVE32 ima obilje upravljačkih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Dobre performanse na niskim frekvencijama (1,5 puta veći od izlaznog momenta pri 0,5 Hz otvorene petlje), što bolje zadovoljava zahtjeve punog opterećenja;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Niskofrekventni izlaz je dobar, odziv okretnog momenta je brz, a točnost stabilizacije brzine je visoka.

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Snažna prilagodljivost okolišu, potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlaga;

04 Uvod u sustav:

U ovom sustavu, motor za dizalicu od 160 KW pokreće pretvarač RVE32 od 200 KW, a jedna dizalica istovremeno pokreće dva kolica lijevo i desno da idu gore i dolje jedna uz druga, to jest, jedna od kolica ide prema gore, a druga se spuštaju za prazan automobil. Napon sabirnice pretvarača može se povećati u prilikama kao što su kočenje usporavanjem i rasterećenje na vrhu, a vanjska kočna jedinica i kočioni otpornik koriste se za postizanje brzog kočenja i zaustavljanja.

05 Tehnički parametar:

06 Upotreba na mjestu:

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja dovodom dvostruke dizalice visoke peći pomoću pretvarača RVE32 pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi.

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Ostvarite glatko podizanje i promjenu brzine hranilice i izbjegnite fenomen velikih startnih vibracija, lakog klizanja i fenomen prikolice tradicionalnog sustava vitla;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje.

08 Prednosti za kupce:

Utjecaj mehaničkih dijelova je mali, količina održavanja opreme je smanjena, a troškovi održavanja su uvelike spremljeni;

Opsežna zaštitna funkcija pretvarača frekvencije osigurava kontinuitet proizvodnje;

Rad sustava je siguran i pouzdan, a ekonomske koristi su izuzetne.
