01 Uvod:

Većinu pužnih ekstrudera općenito pokreću istosmjerni motori, ali s brzim razvojem energetskih elektroničkih uređaja i mikroprocesorske tehnologije, prijedlogom teorije upravljanja izmjeničnom strujom i poboljšanjem softvera za upravljanje izmjeničnom strujom posljednjih godina, tehnologija izmjeničnog pogona prikladnija je za mnoge primjene. DC pogoni su isplativiji. Inverteri serije D71 koriste se u pužnim ekstruderima i imaju bolje performanse kontrole brzine i brzinu odziva zakretnog momenta od istosmjernih pogona.

02 Značajke:

D71 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. D71 ima mnoštvo kontrolnih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz 24V pomoćno napajanje koristi se za digitalni ulaz, a svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija D71, nije potrebna nikakva opcija. QD6600 se može spojiti na sustav automatizacije više razine putem MODBUS-a.

03 Prednost:

· Teorija vektorske kontrole je napredna, računalna sposobnost sustava je vrlo jaka, okretni moment opterećenja može se brzo otkriti, kontrolirati i kompenzirati, a sposobnost prekomjernog momenta je jaka;

· Visoka učinkovitost, oko 5% veća od iste snage istosmjernog pogonskog sustava;

· Osigurajte da je izlazna izvedba motora bez pregrijavanja; Niskofrekventni veliki zakretni moment, 0,5 Hz 150% nazivnog zakretnog momenta;

· Brzina odziva servo stupnja, fluktuacija je mala kada se moment opterećenja naglo promijeni;

· Osigurajte zaštitu vijaka kroz funkciju ograničenja momenta;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlaga;

04 Uvod u sustav:

U ovom sustavu, D71 frekvencijski pretvarač od 18,5 KW pokreće glavni motor pužnog ekstrudera od 11 KW. Referencu frekvencije glavnog pretvarača motora daje PLC preko RS485 sučelja. Tijekom rada, brzina se može proizvoljno mijenjati na ekranu osjetljivom na dodir kako bi se ostvarila točna referentna brzina glavnog motora; u isto vrijeme, PLC očitava frekvenciju i struju pretvarača putem MODBUS komunikacije.

05 Tehnički parametar:

06 Upotreba na mjestu:

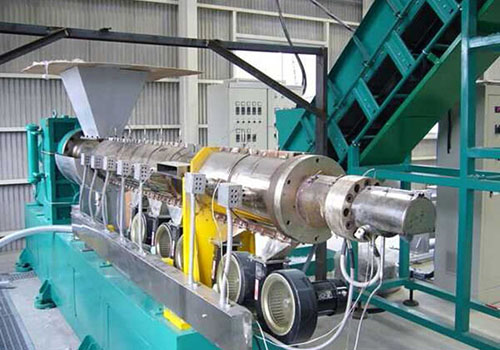

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D71 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici

07 Rezultat trčanja:

Kontrolni sustav pužnog ekstrudera koji koristi D71 inverter pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Preciznost kontrole brzine je visoka, a proizvodni proizvodi više su u skladu sa zahtjevima;

Sustav ima visoku točnost regulacije brzine, što je pogodno za rad osoblja na licu mjesta.

08 Prednosti za kupce:

Inverter i motor vretena rade stabilno, smanjujući troškove održavanja;

Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Proizvodnja proizvoda više je u skladu sa zahtjevima, a stopa nedostataka je znatno smanjena;

Osoblje na licu mjesta lakše je rukovati i ima visoku točnost regulacije brzine.
