01 Uvod:

Crpna jedinica je glavna oprema u trenutnoj proizvodnji nafte, čiji je broj veći od 100.000. Ukupna instalirana snaga elektromotora je 35 milijuna KW, a godišnja potrošnja više od 10 milijardi kWh. Potrošnja električne energije crpne jedinice čini oko 40% ukupne potrošnje električne energije naftnog polja, a učinkovitost rada je vrlo niska, prosječna učinkovitost rada je samo 25%, faktor snage je nizak, a gubitak električne energije je velik. Stoga je potencijal uštede energije crpnih jedinica ogroman, a naftna industrija također je ključna industrija za promicanje "uštede energije motornih sustava". Korištenjem frekvencijskog pretvarača D71, zakon gibanja crpne jedinice može se prilagoditi promjenjivim radnim uvjetima naftne bušotine, kako bi se poboljšala učinkovitost sustava i postigla svrha uštede energije i povećanja proizvodnje.

02 Značajke:

D71 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

D71 ima mnoštvo kontrolnih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija. MODBUS sučelje je standardna konfiguracija D71, nije potrebna nikakva opcija. D71 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Dobre performanse niskofrekventnog zakretnog momenta (1,5 puta veći zakretni moment kada je otvorena petlja 0,5 Hz), niskofrekventni veliki zakretni moment;

· 15kW i više opremljeni su standardnim istosmjernim reaktorima, koji se dobro ponašaju u harmoničkoj kontroli i stabilnosti, pomažući korisnicima uštedjeti troškove hardvera;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

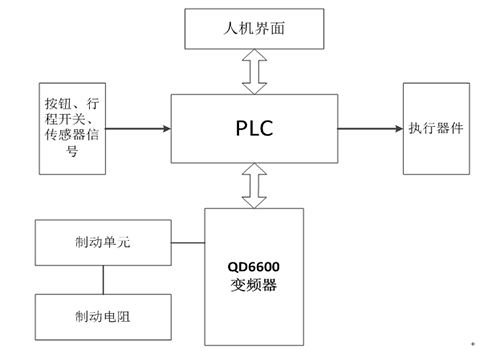

U ovom sustavu, pretvarač D71 od 110 KW pokreće motor od 75 KW crpne jedinice i povezuje zaslon osjetljiv na dodir, PLC i pretvarač sa sustavom putem RS-485 serijske komunikacije. Pretvarač ostvaruje kočenje potrošnje energije preko kočione jedinice i kočnog otpornika.

05 Tehnički parametar:

06 Upotreba na mjestu:

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D71 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja crpnim pogonom naftnog polja koji koristi D71 pretvarač pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Brzina ekstrakcije može se dinamički podešavati, štedeći energiju i povećavajući proizvodnju sirove nafte u isto vrijeme;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje.

08 Prednosti za kupce:

Utjecaj mehaničkih dijelova je mali, količina održavanja opreme je smanjena, a troškovi održavanja su uvelike spremljeni;

Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Učinak uštede energije je izvanredan, a proizvodnja sirove nafte je znatno povećana;

Rad sustava je siguran i pouzdan, a ekonomske koristi su izuzetne.
