01 Uvod:

Industrija papira važna je industrija osnovnih sirovina usko povezana s razvojem nacionalnog gospodarstva i društvenih poduzeća te važan stup industrije nacionalnog gospodarstva moje zemlje. Trenutačno više od 80% prijenosne opreme novih papirnih strojeva ima pretvarače AC pogona.

Rafiner je vrlo kritičan dio proizvodnje celuloze. Njegova linija za proizvodnju celuloze sastoji se od niza prateće opreme. Kako bi se poboljšala učinkovitost proizvodnje i osigurala kvaliteta pulpe, svaki prijenosni dio treba visok stupanj koordinacije. Trenutno, važan prijenos naprednih proizvodnih linija usvaja pretvorbu frekvencije. pogon. D71 inverter ima široku primjenu u papirnoj industriji.

02 Značajke:

D71 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

D71 ima mnoštvo kontrolnih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija D71, nije potrebna nikakva opcija. D71 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Veliki početni zakretni moment, 1,5 puta veći od izlaznog zakretnog momenta pri otvorenoj petlji od 0,5 Hz, ispunjava zahtjeve rada rafinerije;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Super prilagodljivost električne mreže, sposobnost anti-energetske fluktuacije do ±15%, kako bi se osigurala stabilnost izlaznog napona, struje, brzine;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

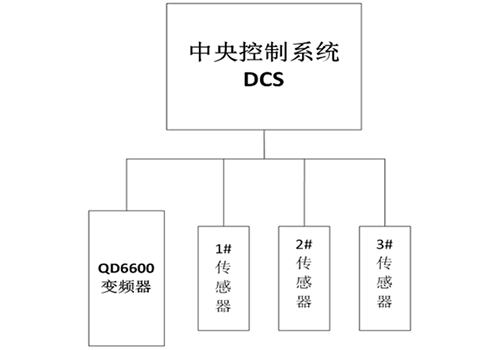

U ovom sustavu, glavni motor rafinerije od 110 KW pokreće pretvarač D71 od 110 KW, a središnji upravljački sustav DCS povezan je sa svim izvršnim komponentama i senzorima cijele proizvodne linije za praćenje uvjeta na terenu svakog prijenosnog sustava u stvarnom vremenu. Središnji upravljački sustav kontrolira start-stop, podešavanje frekvencije, poništavanje greške i druge naredbe svih pretvarača, te istovremeno prikuplja podatke kao što su struja, napon, napon sabirnice i radna frekvencija svih pretvarača za nadzor svakog pretvarača u stvarnom vremenu.

05 Tehnički parametar:

06 Upotreba na mjestu:

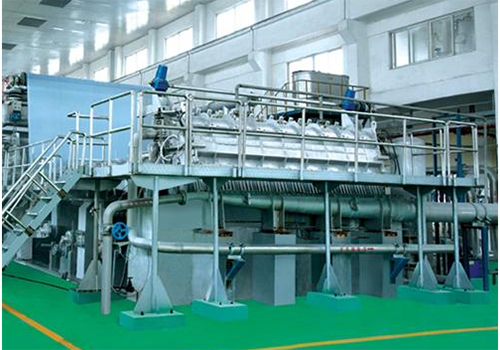

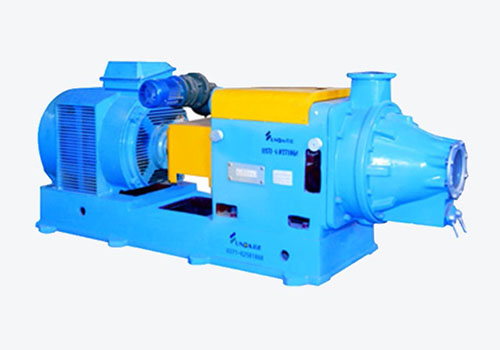

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D71 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja rafinerijom koji koristi D71 inverter pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Količina napajanja kontrolirana je stvarnom radnom strujom motora, a ima funkciju predalarma preopterećenja i funkciju bez okidanja, što može osigurati sigurnost motora i kontinuitet proizvodnje;

Ekonomske koristi su izvanredne, učinak uštede energije je više od 20%, a cijela investicija uvećana sustavom kontrole pretvorbe frekvencije može se povratiti za više od godinu dana.

08 Prednosti za kupce:

Prikladna regulacija brzine, koja može osigurati ravnomjerno miješanje boje i medija; Smanjite gubitak mjenjača, uvelike uštedite troškove održavanja;

Opsežna zaštitna funkcija pretvarača frekvencije osigurava kontinuitet proizvodnje;

Online bezstupanjska regulacija brzine, različite vrste koriste različite brzine mljevenja;

Ekonomske koristi su značajne, a cijela investicija povećana sustavom kontrole pretvorbe frekvencije može se vratiti u više od godinu dana
