01 Uvod:

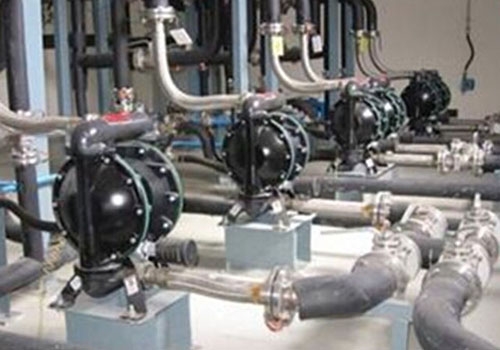

Membranska pumpa je nova vrsta transportnih strojeva, koja je trenutno inovativna vrsta pumpe u Kini, koja koristi komprimirani zrak kao izvor energije. Za sve vrste korozivnih tekućina, tekućina s česticama, visoke viskoznosti, hlapljivih, zapaljivih i visoko otrovnih tekućina, mogu se iscrpiti. Membranske pumpe korištene su u naftnoj, kemijskoj, prehrambenoj industriji obojenih metala, elektronici, keramičkoj, tekstilnoj i drugim industrijama. Instaliraju se u raznim posebnim prilikama za izvlačenje različitih medija koji se ne mogu pumpati konvencionalnim crpkama. Kao industrijska upravljačka oprema, frekvencijski pretvarač RVE32 ima širok raspon primjena u membranskim crpkama.

02 Značajke:

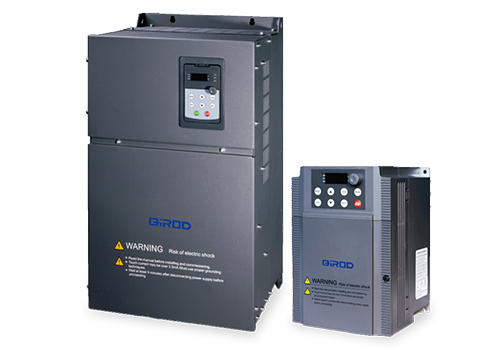

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija. MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Pružaju 250% nazivne električne struje tijekom niskofrekventnog rada i ubrzanja, što udovoljava zahtjevima rada membranske pumpe;

· Uz točnost upravljanja brzinom, točnost upravljanja je 0,2%, a postiže se točna kontrola brzine;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Dobra EMC elektromagnetska kompatibilnost, prilagođavanje različitim složenim okruženjima;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

U sustavu proizvodnje glinice, kvalificirana sirova rudna pulpa pumpa se u visokotlačni otapač kroz dijafragmu, membransku pumpu od 55 KW pokreće pretvarač RVE32 od 75 KW, a izlaz povratnog signala od 4-20 mA elektromagnetskog mjerača protoka kaše šalje se u pretvarač. Kontrola zatvorene petlje ostvaruje se na priključku za povratnu vezu PI regulatora, tako da se brzina protoka kaše može mijenjati unutar zadanog raspona kako bi se osigurala stopa otapanja glinice.

05 Tehnički parametar:

06 Upotreba na mjestu:

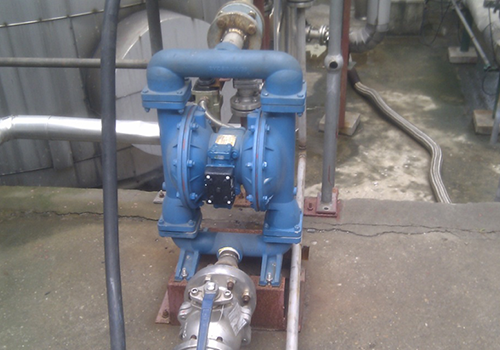

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Inverter RVE32 korišten je na membranskoj pumpi više od tri godine bez kvara. Praksa je pokazala da inverter RVE32 ima performanse u smislu kvalitete i performansi, te štedi energiju u procesu regulacije brzine. Učinak je korisnicima donio opipljive koristi i stekao dobar ugled među korisnicima.

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Pouzdan i stabilan rad, fleksibilna i praktična kontrola, precizna kontrola i visoka preciznost;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Ekonomske koristi su značajne, a trošak po jedinici proizvoda smanjen.

08 Prednosti za kupce:

U potpunosti jamči točno napajanje membranske pumpe, uvelike optimizira proizvodni indeks, poboljšava stopu otapanja aluminijevog oksida u kaši i proizvodni kapacitet opreme, te postiže ogromne ekonomske koristi;

Opsežna zaštitna funkcija pretvarača frekvencije osigurava kontinuitet proizvodnje;

Poboljšanje i optimizacija razine tehnologije opreme uvelike smanjuje radno opterećenje i troškove održavanja opreme;

Ekonomske koristi su izvanredne, trošak po jedinici proizvoda je smanjen, a proizvode se dobre društvene i ekonomske koristi.
