01 Uvod:

Koncept HVAC uključuje grijanje, ventilaciju i klimatizaciju, tako da ima širi koncept od središnje klimatizacije. Koncept uštede energije u HVAC-u nije smanjiti okoliš ili potisnuti potražnju za energijom u zamjenu za uštedu energije, već poboljšati energetsku učinkovitost zgrada kroz primjenu metoda integriranog planiranja resursa (IRP) i tehnika upravljanja potražnjom energije (DSM), uz ograničene resurse i troškove potrošnje energije kako bi se postigla društvena i ekonomska učinkovitost kako bi se zadovoljile rastuće potrebe okoliša. D71 inverter naširoko se koristi u sustavima grijanja, ventilacije i klimatizacije na luksuznim mjestima kao što su zračne luke, zgrade radija i televizije, bolnice i podzemne željeznice.

02 Značajke:

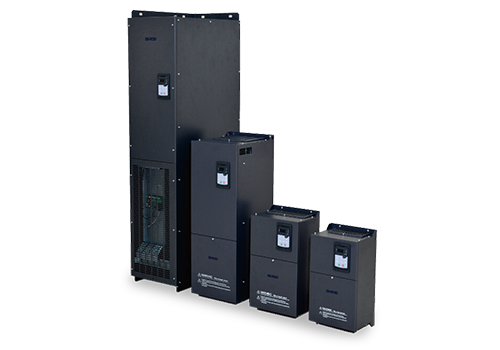

D71 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

D71 ima mnoštvo kontrolnih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija D71, nije potrebna nikakva opcija. D71 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Dobre performanse niskofrekventnog zakretnog momenta (1,5 puta veći zakretni moment kada je otvorena petlja 0,5 Hz), niskofrekventni veliki zakretni moment;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Super prilagodljivost električne mreže, sposobnost anti-energetske fluktuacije do ±15%, kako bi se osigurala stabilnost izlaznog napona, struje, brzine;

· 15kW i više opremljeni su standardnim istosmjernim reaktorima, koji se dobro ponašaju u harmoničkoj kontroli i stabilnosti, pomažući korisnicima uštedjeti troškove hardvera;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 uvod u sustav:

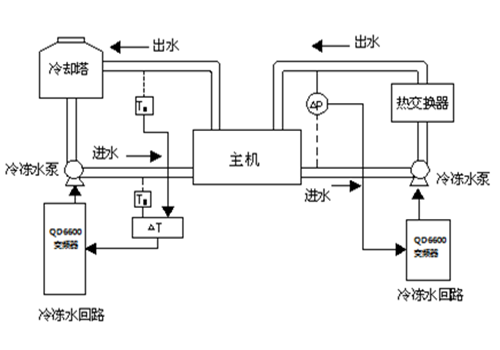

U ovom sustavu, dvije pumpe za rashlađenu vodu od 110 KW pokreću dva pretvarača D71 od 110 KW, a postoji i nekoliko D71 pretvarača koji pokreću ventilatore (uključujući unutarnje ventilatore i ventilatore rashladnih tornjeva). U sustavu cirkulacije ohlađene vode, signal 1 (signal temperature ili signal tlaka) kruga ulaza vode i signal 2 (signal temperature ili signal tlaka) kruga izlaza vode šalju se u analogni modul kako bi se dobio analogni povratni signal pretvarača. Preko ugrađene PID funkcije pretvarača ostvaruje se zatvorena automatska regulacija.

05 Tehnički parametar:

06 Upotreba na mjestu:

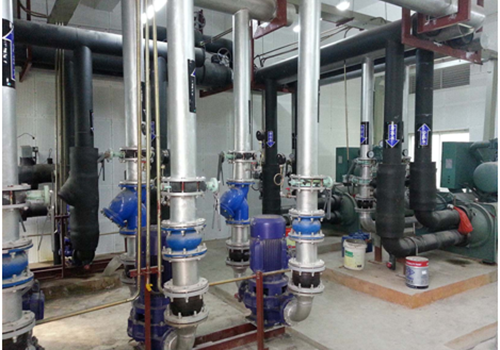

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D71 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja grijanjem, ventilacijom i klimatizacijom pomoću D71 invertera pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Centralni klimatizacijski sustav usvaja kontrolu zatvorene petlje konverzije frekvencije, s brzim dinamičkim odzivom i visokim stupnjem automatizacije, a cijeli sustav ostvaruje digitalnu i inteligentnu kontrolu;

Ekonomske koristi su izvanredne, osnovni učinak uštede energije je 35% do 55%, a cjelokupna investicija uvećana sustavom kontrole pretvorbe frekvencije može se povratiti za više od godinu dana.

08 Prednosti za kupce:

PID automatska kontrola zatvorene petlje smanjuje radno opterećenje radnika i poboljšava radnu učinkovitost;

Smanjeni gubici motora i troškovi održavanja;

Opsežna zaštitna funkcija pretvarača frekvencije osigurava kontinuitet proizvodnje;

Smanjite buku rada pumpe za vodu i poboljšajte udobnost zgrade;

Ekonomske koristi su značajne, a cijela investicija uvećana sustavom kontrole frekvencijske konverzije može se povratiti u više od godinu dana.
