01 Uvod:

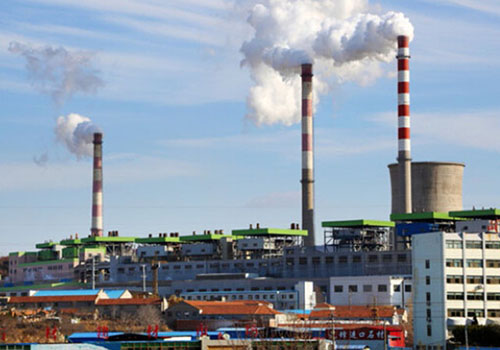

Zima u sjevernoj Kini je duga i hladna, a metode grijanja kao što su grijanje i geotermalna energija postale su glavni način da se ljudi ovdje zaštite od hladnoće zimi. Termoelektrana preko prijenosnog parovoda transportira pregrijanu paru do svake stanice za izmjenu topline. U stanici za izmjenjivanje topline, para zagrijava toplu vodu za grijanje kroz izmjenjivač topline, a cirkulacijska crpka šalje toplu vodu u sekundarnu mrežu i razne izmjenjivače topline kroz cjevovod za grijanje. korisnik. Inverter D71 tvrtke Shanghai Qidian naširoko se koristi u komunalnim područjima, kao što su grijanje, HVAC, vodovod i postrojenja za pročišćavanje otpadnih voda. Naši proizvodi i rješenja imaju izuzetne uštede energije, siguran i pouzdan rad te su jamstvo stabilnog rada komunalnog sustava.

02 Značajke:

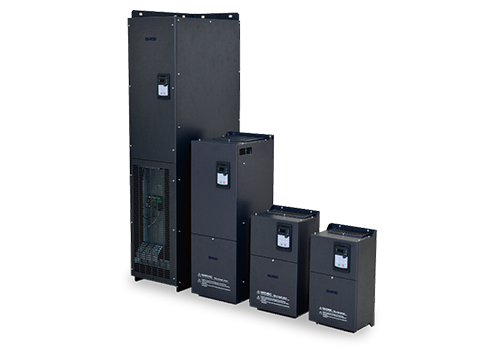

D71 je zidni inverter s rasponom snage od 0,75KW-500KW, a način kontrole razine napona dolaznog mrežnog napona je 380V-480V, što je vektorska kontrola bez senzora brzine. Vektorska kontrola brzine bez senzora posebno je prikladna za ventilatore i pumpe. Vektorska kontrola brzine bez senzora nema samo zatvorenu petlju brzine, već i zatvorenu petlju struje, a stacionarna struja motora je stabilnija.

D71 ima mnoštvo terminala za klijente, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogni ulaz Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija. MODBUS sučelje je standardna konfiguracija D71, nije potrebna nikakva opcija. D71 se može spojiti na automatizirane sustave više razine putem MODBUS-a. Inverter serije D71 ima ugrađenu PID funkciju, rad je fleksibilniji i postoji mnogo načina za kontrolu sučelja.

04 Uvod u sustav:

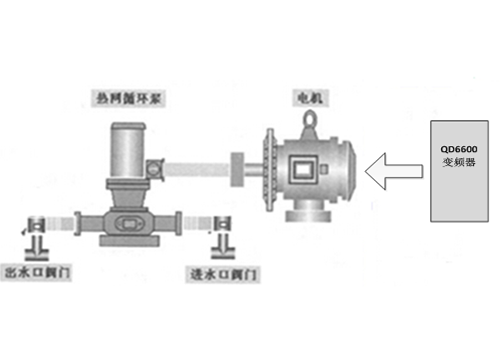

U ovom sustavu, frekvencijski pretvarač D71 od 110 KW koristi se za pogon cirkulacijske crpke toplinske mreže od 110 KW. Prikupljanjem temperaturne razlike između ukupne izlazne i temperature povratne vode sustava i usporedbom temperaturne razlike temperature povratne vode korisničkog sustava u svakom području s projektiranom temperaturnom razlikom sustava, brzina cirkulacijske crpke automatski se prilagođava pomoću ugrađene PID funkcije pretvarača kako bi se ostvarila prilagodba ukupnog protoka i temperature sustava.

05 Tehnički parametar:

06 Upotreba na mjestu:

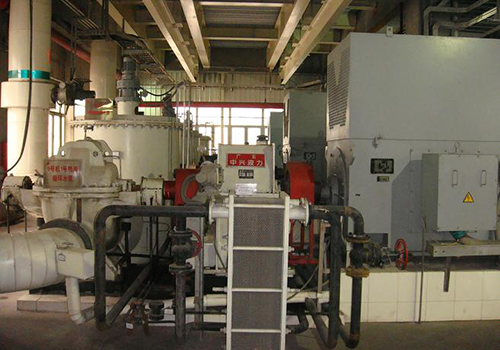

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D71 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav pumpe za cirkulaciju vode u mreži grijanja koji koristi D71 inverter pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano i ima nisku stopu kvarova;  Automatskim podešavanjem PID-a eliminira se pojava neravnomjernog grijanja i hlađenja svake stanice u toplinskoj mreži;

Realizirati rad proizvodnje bez osoblja, uvelike smanjiti intenzitet rada i poboljšati učinkovitost proizvodnje;

Ekonomske koristi su značajne, a sva povećana ulaganja mogu se povratiti u više od godinu dana.

08 Prednosti za kupce:

Grijanje i hlađenje svake stanice u toplovodnoj mreži je ujednačeno, čime se osiguravaju toplinske potrebe udaljenih kupaca i izbjegava pregrijavanje krajnjih kupaca.

Realizirati rad proizvodnje bez posade i poboljšati učinkovitost proizvodnje;

Mehanički utjecaj je smanjen, što uvelike štedi troškove održavanja;

Učinak uštede energije je izvanredan, a povećana investicija može se u potpunosti vratiti za više od godinu dana.
