01 Uvod:

Rotacijski stroj za rezanje jedna je od glavnih uređaja za proizvodnju šperploče. Podijeljen je na rotacijski stroj za rezanje na bazi kartice i rotacijski stroj za rezanje bez kartice. S napretkom tehnologije, tehnologija digitalnog servo upravljanja također se primjenjuje u proizvodnji rotacijskih strojeva za rezanje. Rotacijski rezač trupaca ponovno okreće preostalu jezgru drva, tako da se sirovine u potpunosti iskoriste. Shanghai Qidian je samostalno razvio skup sustava prikladnih za različite vrste rotacijskih strojeva za rezanje na tržištu. Nakon praktične primjene u Shandongu, Hebeiju, Guangxiu, Jiangxiu i drugim mjestima, riješio je zabrinutost mnogih proizvođača strojeva u vezi s numeričkim upravljanjem i automatizacijom rotacijske opreme za rezanje. zahtjevi.

02 Značajke:

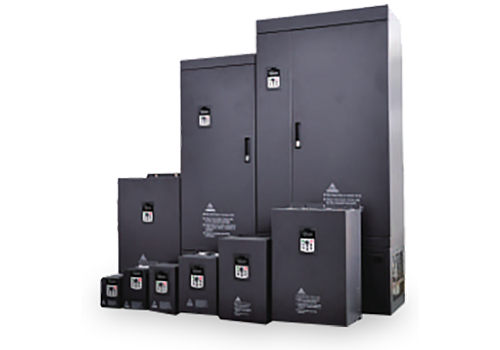

D51 je zidni pretvarač, raspon snage je 3KW-15KW, dolazni linijski napon je 380V-480V, a način upravljanja je vektorsko upravljanje bez senzora brzine i vektorsko upravljanje zatvorenom petljom.

03 Prednost:

· Ima karakteristike niskofrekventnog momenta, 0,5 Hz 180% nazivnog momenta;

· Za složene rotacijske objekte za rezanje, ima dovoljan početni okretni moment kako bi se osiguralo da motor ima snažnu reznu silu i ujednačenu snagu tijekom teškog rezanja malom brzinom;

· Ima točnost kontrole brzine, točnost kontrole je 0,2%, ostvaruje preciznu kontrolu brzine, osigurava glatkoću rotacijskog rezanja i brzog zaustavljanja i ponovnog pokretanja rada, što je usporedivo s uvezenim pretvaračima;

· Za odziv okretnog momenta potrebno je samo 20 ms, čime se postiže brz odziv, a ukupno stanje rada je stabilnije;

· Dobra sposobnost preopterećenja i prilagodljivost okolišu, visoka radna pouzdanost;

· Izvrsna funkcija AVR, super prilagodljivost mreži, održava izlazni moment konstantnim u slučaju fluktuacije napona i može zadovoljiti normalan rad rotacijskog rezanja kada je nazivni napon iznad 60℅;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

U ovom sustavu rotacijski stroj za rezanje pokreće D51 frekvencijski pretvarač, ožičenje upravljačkog sustava je jednostavno, nije potreban vanjski upravljač, sve funkcije realizira ugrađeni frekvencijski pretvarač, a cijeli sustav je ekonomičan i pouzdan. Korištenje rotacijskog kodera kao senzora za mjerenje udaljenosti može poboljšati točnost mjerenja na 0,01 mm; korištenjem rotacijskog kodera za mjerenje stvarne brzine valjka može se izbjeći pogreška uzrokovana nestabilnim naponom mreže na debljini rotacijskog rezanja.

05 Tehnički parametar:

06 Upotreba na mjestu:

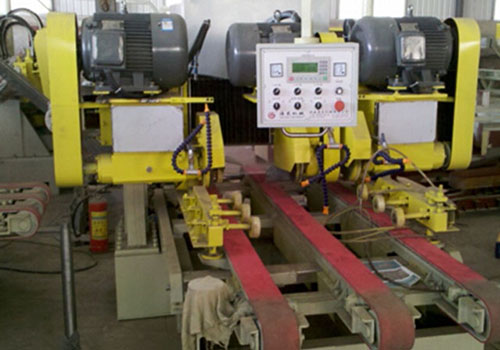

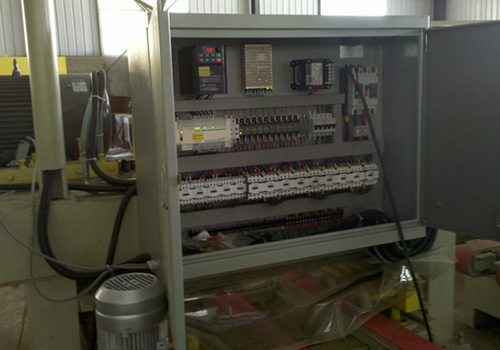

U skladu s prostornom situacijom na licu mjesta, pretvarač serije D51 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja rotacijskim strojem za rezanje pomoću D51 invertera pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Tehnološki parametri rotacijskih strojeva za rezanje postavljaju se online, a debljina rezanja kontinuirano se podešava kako bi zadovoljila različite zahtjeve tržišta;

Preciznost kontrole brzine je visoka, a proizvodni proizvodi više su u skladu sa zahtjevima.

08 Prednosti za kupce:

Debljina rotacijskog rezanja je ujednačena, površina je glatka, a zahtjevi procesa su zadovoljeni;  Sveobuhvatna zaštitna funkcija pretvarača može osigurati proizvodnju čak i kada električna mreža fluktuira i maksimizirati kontinuitet proizvodnje;  Poboljšajte učinkovitost proizvodnje i iskorištenje drva, zaštitite okoliš i uštedite troškove proizvodnje.
