01 Uvod:

Vertikalni strugovi su velika mehanička oprema koja se koristi za obradu velikih i teških izradaka velikih radijalnih dimenzija i relativno malih aksijalnih dimenzija i složenih oblika. Kao što su cilindrična površina, krajnja površina, konusna površina, cilindrična rupa, konusna rupa itd. raznih diskova, kotača i rukavaca. Narezivanje navoja, sferno tokarenje, profiliranje, glodanje i brušenje također su mogući uz pomoć dodatnih uređaja. Vretenom velikih alatnih strojeva upravlja pretvarač RVE32 kako bi se postigla stabilna kontrola brzine, s dobrim niskofrekventnim karakteristikama momenta i brzom brzinom odziva. Brzo kočenje i zaustavljanje ostvaruje se pomoću kočione jedinice i kočnog otpornika.

02 Značajke:

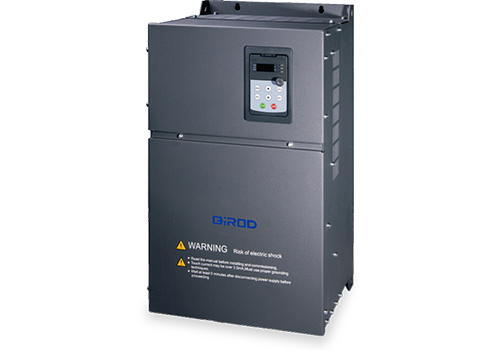

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. RVE32 ima obilje upravljačkih uređaja, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32 bez opcije. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Omogućuje 0,5 Hz 150% nazivnog momenta, jednostavno pokretanje motora vretena;

· Uz točnost upravljanja brzinom, točnost upravljanja je 0,2%, a postiže se točna kontrola brzine;

· Uz dobru kontrolu slabljenja polja, može postići preciznu kontrolu čak i kada radi na visokoj frekvenciji;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Superiorna AVR funkcija, super prilagodljivost mreži, jamči izlazni napon, struju i stabilnost brzine;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, može učinkovito smanjiti preopterećenje pretvorbe frekvencije, zaštita od prekomjerne struje, ograničenje za osiguranje kontinuiteta proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

U ovom sustavu, vreteno vertikalnog tokarilice od 55KW pokreće frekventni pretvarač RVE32 od 75KW, a brzo zaustavljanje kočenja ostvaruje se preko vanjske kočione jedinice i kočionog otpornika. Rezanje konstantnom brzinom postiže se vektorskom kontrolom otvorene petlje, a varijacije brzine uzrokovane promjenama opterećenja vrlo su male. Pretvarač se pokreće preko kontrolnog terminala, a danom brzinom upravlja 0-10V analogni signal napona kontrolnog sustava. Kada motor radi na 70 Hz, fluktuacija brzine je manja od 1 o/min, a fluktuacija struje je manja od 1 A, čime se ostvaruje precizna kontrola brzine.

05 Tehnički parametar:

06 Upotreba na mjestu:

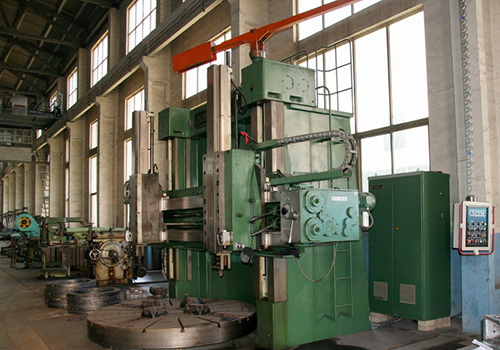

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Vertikalni upravljački sustav tokarilice koji koristi RVE32 pretvarač pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Preciznost kontrole brzine je visoka, a proizvodni proizvodi više su u skladu sa zahtjevima; Sustav upravljanja vertikalnim tokarilicama pomoću QD6000 invertera pušten je u rad više od tri godine i postigao je dobre ekonomske koristi i rezultate.

08 Prednosti za kupce:

Inverter i motor vretena rade stabilno, smanjujući troškove održavanja;

Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Proizvodnja proizvoda više je u skladu sa zahtjevima, a stopa nedostataka je znatno smanjena.
