01 Uvod:

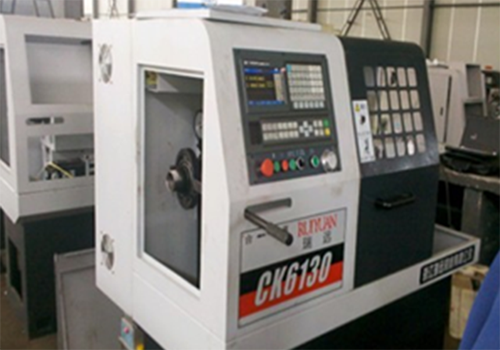

Numerički upravljani alatni strojevi, skraćeno CNC alatni strojevi, mehatronički su proizvodi koji već 30 godina integriraju mehaničke, električne, hidrauličke, pneumatske, mikroelektroničke i informacijske tehnologije. Vreteno i svaki sustav dodavanja pokreću odgovarajući motori. S razvojem tehnologije regulacije brzine pretvorbe frekvencije, vreteno CNC alatnog stroja pokreće pretvarač frekvencije, što može zadovoljiti radne potrebe. Qidian frekvencijski pretvarač RVE32 ima širok raspon primjena u CNC alatnim strojevima i postigao je dobre ekonomske i društvene koristi.

02 Značajke:

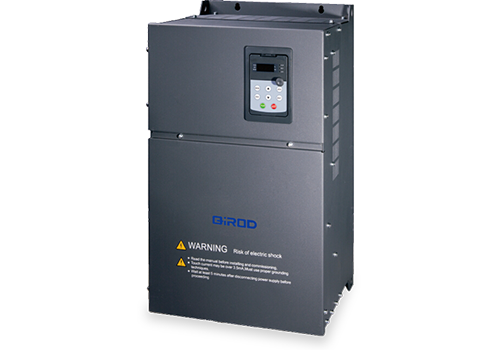

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Veliki početni zakretni moment, pruža 0,5 Hz 150% nazivnog zakretnog momenta, jednostavno pokretanje motora vretena;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Uz točnost kontrole brzine, točnost kontrole je 0,2%, a ostvarena je točna kontrola brzine;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

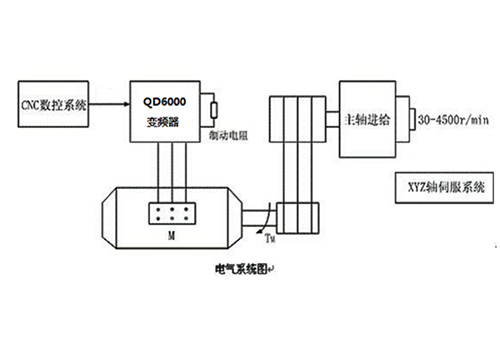

U ovom sustavu, vreteno CNC alatnog stroja od 4KW pokreće pretvarač RVE32 od 5,5KW, a brzo kočenje i zaustavljanje ostvaruje se preko vanjske kočione jedinice i kočionog otpornika. Varijacija brzine uzrokovana promjenom opterećenja je vrlo mala zbog vektorske kontrole otvorene petlje.

05 Tehnički parametar:

06 Upotreba na mjestu:

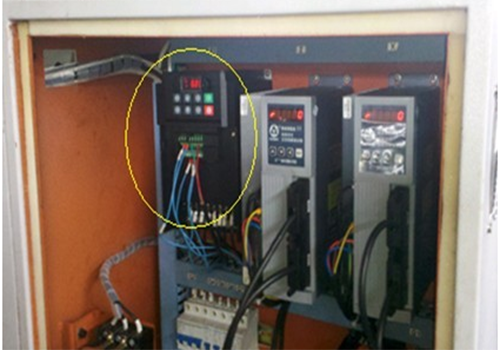

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Upravljački sustav CNC alatnog stroja koji koristi RVE32 inverter radi više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Praćenje i kontrola izlazne struje u stvarnom vremenu, s dobrim dinamičkim odzivom i boljom kvalitetom proizvedenih proizvoda;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Izvrsne karakteristike zakretnog momenta niske frekvencije, stabilan rad pri nazivnom izlaznom momentu niske brzine.

08 Prednosti za kupce:

Inverter i motor vretena rade stabilno, smanjujući troškove održavanja; Smanjeni gubici motora i troškovi održavanja;

Sveobuhvatna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Proizvodnja proizvoda više je u skladu sa zahtjevima, a stopa nedostataka je znatno smanjena.
