01 Uvod:

Uz kontinuirani razvoj dizalica, tradicionalnoj tehnologiji upravljanja teško je zadovoljiti sve veće zahtjeve za regulacijom brzine i upravljanjem dizalica. Danas, s brzim razvojem elektroničke tehnologije, kombinacija dizalice i elektroničke tehnologije postaje sve bliža, a AC uređaj za kontrolu brzine promjenjive frekvencije zamjenjuje tradicionalnu metodu kontrole brzine otpora serije rotora motora. Među mnogim uređajima za kontrolu brzine promjenjive frekvencije izmjenične struje, frekvencijski pretvarač RVE32 široko se koristi u raznim primjenama zbog svoje stabilnosti performansi, bogatstva funkcija proširenja opcija, fleksibilnosti okruženja za programiranje, karakteristika zakretnog momenta i prilagodljivosti za korištenje u različitim prilikama. Inverter zauzima vrlo važnu poziciju na tržištu visoke klase.

02 Značajke:

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· S niskofrekventnim karakteristikama zakretnog momenta, može osigurati 0,5 Hz 150% nazivnog zakretnog momenta kako bi se osiguralo glatko pokretanje dizalice s promjenjivom frekvencijom.

· Pouzdana logička kontrola kočnice, vrijeme kočenja je podesivo, istovremeno osiguravajući da kuka ne sklizne, također izbjegava veliku udarnu struju motora.

· Proces ubrzanja i usporavanja je u skladu s načinom rada S-krivulje, što povećava stabilnost rada, smanjuje mehanički utjecaj i produljuje životni vijek opreme.

· Početna struja je mala, trenutni utjecaj na elektroenergetsku mrežu je mali, rasipanje napajanja uvelike je smanjeno, a učinak uštede energije je očit.

· Kompletna zaštitna funkcija, poboljšati faktor sigurnosti i olakšati pregled i održavanje.

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

U ovom sustavu, 4 kompleta motora od 7,5 KW pokreće pretvarač RVE32 od 45 KW kako bi se ostvarila kontrola kolica portalne dizalice. RVE32 može pružiti potpunu logičku kontrolu otvaranja kočnice, kontrolu prebacivanja velike i niske brzine, višemotornu paralelnu vektorsku kontrolu, podesivu kontrolu napona kočenja, kontrolu rada slabljenja visokofrekventnog polja i druge funkcije, kako bi se postigla kontrola portalnih dizalica.

05 Tehnički parametar:

06 Upotreba na mjestu:

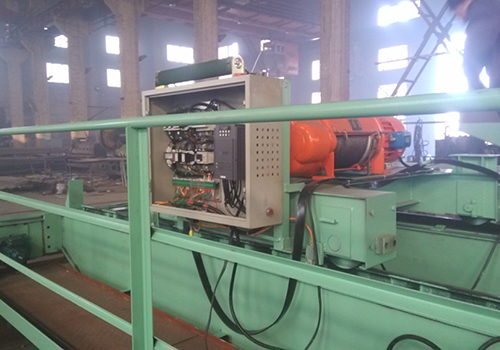

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Upravljački sustav portalne dizalice koji koristi RVE32 pretvarač pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

*Upravljački uređaj radi pouzdano, ima dobru prilagodljivost okolišu, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

*Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, može učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

* Proces pokretanja i rada je gladak i učinkovit, siguran i pouzdan.

08 Prednosti za kupce:

Inverter i dizalica rade stabilno, uvelike smanjujući troškove održavanja;

Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Visoka i mala kontrola prebacivanja brzine, visoka učinkovitost;

Upravljanje kočnicama ostvaruje se pomoću pretvarača frekvencije, a sigurnost je dobra.
