01 Uvod:

S razvojem elektroenergetske tehnologije i poboljšanjem tehnologije regulacije brzine pretvorbe frekvencije, inteligentna metoda upravljanja opskrbom vodom s regulacijom brzine pretvorbe frekvencije kao jezgrom zamijenila je prethodnu metodu opskrbe vodom prebacivanja više pumpi i podešavanja ventila. Tijekom promjenjive frekvencijske regulacije brzine, struja pokretanja može se ograničiti unutar nazivne struje, čime se izbjegava utjecaj na elektroenergetsku mrežu tijekom pokretanja. Zbog glatkog pokretanja crpke, prosječna brzina normalnog rada je smanjena, čime se produljuje vijek trajanja opreme kao što su pumpe i ventili. U isto vrijeme, može eliminirati učinak vodenog udara prilikom pokretanja i zaustavljanja. Svojim stabilnim performansama, jednostavnim načinom rada i funkcijom, pretvarač frekvencije omogućit će vodoopskrbnom sustavu uštedu električne energije, vode i radne snage te konačno postići svrhu visokoučinkovitog rada.

02 Značajke:

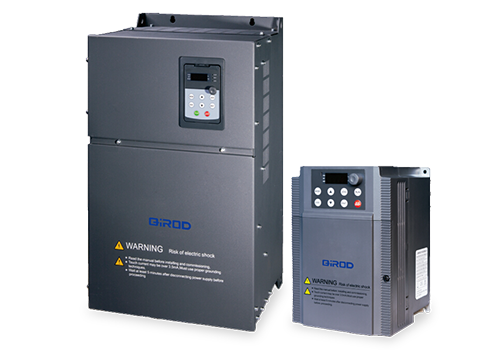

RVE32 je inverter montiran na ormarić, raspon snage je 0,75KW~500KW, dolazni napon je 380V~480V, a metode upravljanja su vektorska kontrola bez senzora i vektorska kontrola. Vektorsko upravljanje brzinom bez senzora je vrsta vektorskog upravljanja, ali nema senzora brzine, a povratna vrijednost brzine motora procjenjuje se izračunom modela motora. Točnost upravljanja i dinamička izvedba vektorskog upravljanja brzinom bez senzora nisu tako dobri kao vektorsko upravljanje sa zatvorenom petljom brzine, ali također ima prednosti jednostavnog sustava, nema potrebe za održavanjem senzora brzine i niske cijene, posebno za ventilatore i pumpe. Tradicionalna V/f kontrola također ne treba senzor brzine, ali za ventilatore i motore pumpe velike snage, kao što je V/f kontrola bez kontrole strujne petlje, lako je izazvati fluktuacije struje. Vektorska kontrola brzine bez senzora nema samo zatvorenu petlju brzine, već i zatvorenu petlju struje, a stacionarna struja motora je stabilnija.

RVE32 ima mnoštvo terminala za klijente, uključujući 8 digitalnih ulaza (LI1~LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija. MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

Inverter serije RVE32 ima ugrađenu PID funkciju, koja je fleksibilnija u radu. Postoji mnogo načina za upravljanje sučeljem, koje može biti ožičeno ili komunikacijsko.

04 Uvod u sustav:

U ovom sustavu koriste se tri pumpe za duboki bunar, a jedna pumpa za duboki bunar od 45 KW koristi se kao normalno otvorena pumpa za održavanje osnovne funkcije vodoopskrbe. Kao glavna kontrolna pumpa koristi se dubinska bunarska pumpa od 75kW, a ugrađen je uređaj za automatsku regulaciju vodoopskrbe konstantnog tlaka pretvarača frekvencije. Kada se potrošnja vode promijeni, brzina crpke se prilagođava kako bi se ostvarila opskrba vodoopskrbne mreže konstantnim pritiskom vode. Pumpa za dubinski bunar snage 75kW ugrađena je s potpuno digitalnim kompletom. Regulator mekog pokretanja AC motora koristi se kao pomoćna upravljačka pumpa. Kada se volumen opskrbe vodom jako promijeni, ako je glavna kontrolna crpka radila punom frekvencijom (ili frekvencijom), ne može se jamčiti da će tlak u mreži vodoopskrbnih cijevi biti konstantan. Regulator pokreće (ili zaustavlja) rad pomoćne upravljačke pumpe, a zatim glavna upravljačka pumpa radi promjenjivom brzinom kako bi prilagodila tlak vode u mreži cijevi kako bi ga održala konstantnim.

1- Prekidač napajanja 2- Jednosmjerni ventil za vodu 3- Reaktancija pumpe 4- Izvor vode iz dubokog bunara 5- Senzor tlaka

05 Tehnički parametar:

06 Korištenje na mjestu:

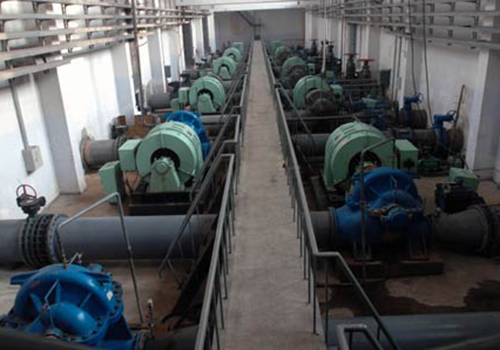

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav vodoopskrbe stalnog tlaka koji koristi RVE32 inverter pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano i ima nisku stopu kvarova;

Tlak opskrbe vodom je stabilan, što eliminira nedostatke visokih kućanstava koja prekidaju vodu tijekom najveće potrošnje vode i prekomjernog tlaka u cijevima tijekom razdoblja pada vode;

Riješite problem uklanjanja pijeska kada je pumpa uključena i problem prelijevanja tijekom rada;

Ekonomske koristi su izvanredne, a stvarna statistika rada pokazuje da se u jednoj godini može uštedjeti 432.600 kWh električne energije. Izračunato na 0,3 juana po kilovat-satu, može se uštedjeti oko 129.800 juana na troškovima električne energije. Više od jedne godine može nadoknaditi sve povećane investicije automatskog upravljačkog sustava za dovod vode sa stalnim pritiskom.

08 Prednosti za kupce:

Tlak vode u mreži vodoopskrbnih cijevi je stabilan i ne mijenja se s promjenom potrošnje vode, čime se poboljšava kvaliteta vodoopskrbe;

Izbjegava pojavu tekuće vode i curenje vode uzrokovano abnormalnim povećanjem tlaka vode u mreži vodoopskrbnih cijevi i smanjuje troškove održavanja;

Učinak uštede energije je izvanredan, a povećano ulaganje u sustav opskrbe vodom sa stalnim pritiskom može se u potpunosti vratiti za više od godinu dana;

Izbjegava se rasipanje vodnih resursa i sprječava daljnje širenje područja lijevka pada razine vode nastalog pretjeranom eksploatacijom podzemnih voda.
