01 Uvod:

Vodni resursi važan su čimbenik za gospodarski razvoj i održivi društveni razvoj, a stopa pročišćavanja urbanih otpadnih voda postala je važan simbol je li regija civilizirana ili ne. Ozbiljno onečišćenje i sve veća oskudica vodnih resursa postala je predmet zabrinutosti u cijelom svijetu. S razvojem gospodarstva u Kini, količina gradske kanalizacije i industrijske otpadne vode naglo se povećala, pružajući ogroman tržišni prostor za industriju pročišćavanja vode. U postrojenju za pročišćavanje otpadnih voda, puhalo za prozračivanje i potopna pumpa osnovna su oprema za pročišćavanje otpadnih voda. Inverter RVE32 ima širok raspon primjena u pročišćavanju otpadnih voda i postigao je dobre ekonomske i društvene koristi.

02 Značajke:

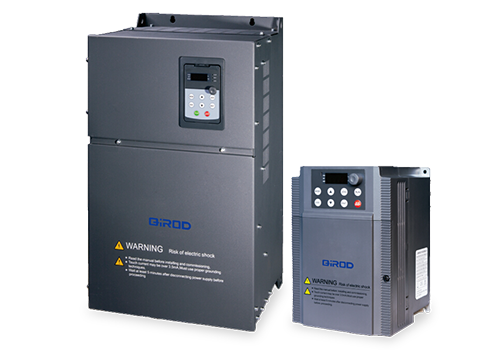

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Veliki početni zakretni moment, 1,5 puta veći od izlaznog zakretnog momenta pri otvorenoj petlji od 0,5 Hz, ispunjava zahtjeve rada potopne pumpe;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Super prilagodljivost električne mreže, sposobnost anti-energetske fluktuacije do ±15%, kako bi se osigurala stabilnost izlaznog napona, struje, brzine;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

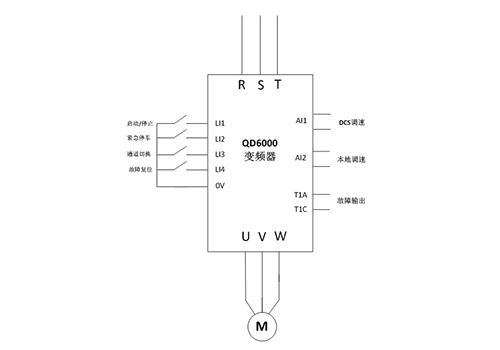

U ovom sustavu, glavni motor potopne crpke od 110 KW pokreće pretvarač RVE32 od 110 KW, kojim centralno upravlja DCS sustav u središnjoj računalnoj sobi, a njime se može upravljati i lokalno.

05 Tehnički parametar:

06 Upotreba na mjestu:

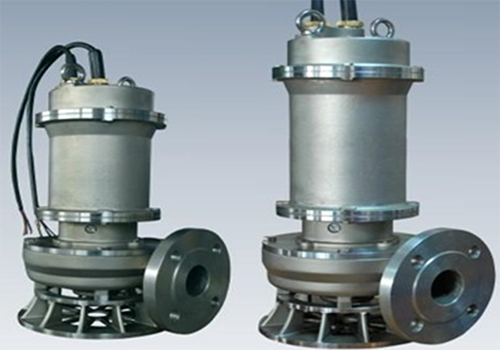

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Upravljački sustav potopne pumpe za pročišćavanje otpadnih voda koji koristi RVE32 frekvencijski pretvarač pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

U skladu s potrebama procesa, učinite motor mekim pokretanjem/mekim zaustavljanjem, tako da se može riješiti iznenadno okretanje i fenomen vodenog udara;

Ekonomske koristi su izvanredne, učinak uštede energije je više od 20%, a cijela investicija uvećana sustavom kontrole pretvorbe frekvencije može se povratiti za više od godinu dana.

08 Prednosti za kupce:

Uklanja mnoge zamorne ručne operacije, nesigurne skrivene opasnosti i poboljšava radnu učinkovitost;

Značajno smanjuje utjecaj na strojeve kada se pumpa pokrene i smanjuje troškove održavanja;

Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;

Ekonomske koristi su značajne, a cijela investicija uvećana sustavom kontrole frekvencijske konverzije može se povratiti u više od godinu dana.
