01 Uvod:

Vodni resursi važan su čimbenik za gospodarski razvoj i održivi društveni razvoj, a stopa pročišćavanja urbanih otpadnih voda postala je važan simbol je li regija civilizirana ili ne. Ozbiljno zagađenje i sve veća oskudica vodnih resursa sada je postala tema za zabrinutost u cijelom svijetu. S razvojem gospodarstva u Kini, količina gradske kanalizacije i industrijske otpadne vode naglo se povećala, pružajući ogroman tržišni prostor za industriju pročišćavanja vode. Inverter RVE32 ima širok raspon primjena u pročišćavanju otpadnih voda i postigao je dobre ekonomske i društvene koristi.

02 Značajke:

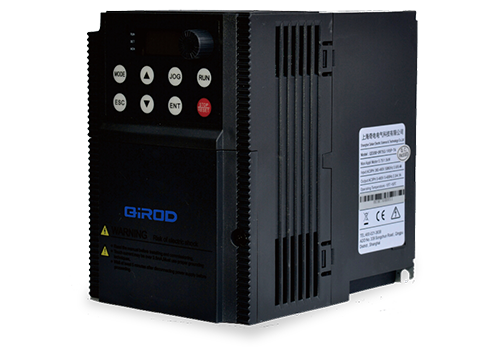

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Veliki početni zakretni moment, 1,5 puta veći od izlaznog zakretnog momenta pri otvorenoj petlji od 0,5 Hz, ispunjava zahtjeve za rad puhala za prozračivanje;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala; Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Super prilagodljivost električne mreže, sposobnost protiv fluktuacije električne mreže do ±15%, kako bi se osigurala stabilnost izlaznog napona, struje, brzine   Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, može učinkovito smanjiti preopterećenje frekvencijske pretvorbe, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje; Ima snažnu prilagodljivost okolišu, a potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlažna toplina.

04 Uvod u sustav:

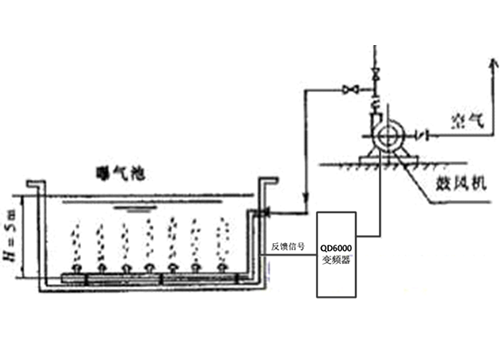

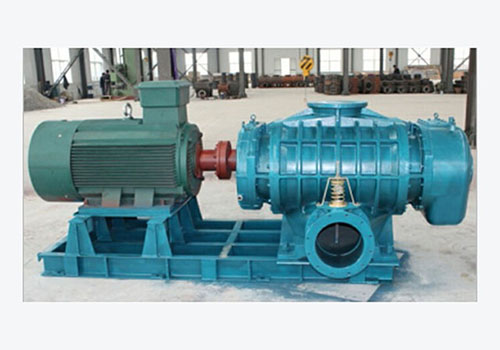

U ovom sustavu, glavni motor ventilatora za prozračivanje pročišćavanja otpadnih voda od 110 KW pokreće frekvencijski pretvarač RVE32 od 110 KW, a automatska kontrola zatvorene petlje ostvaruje se prema povratnom signalu senzora za otopljeni kisik.

05 Tehnički parametar:

06 Upotreba na mjestu:

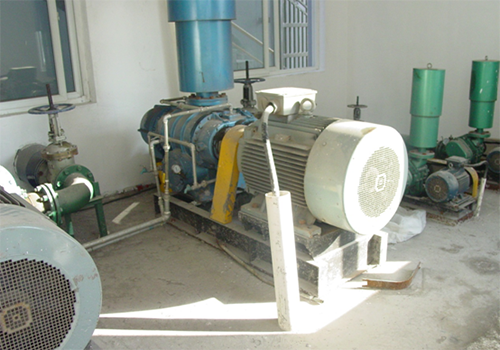

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja prozračnim puhalom za pročišćavanje otpadnih voda koji koristi RVE32 inverter pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Ekonomske koristi su izvanredne, učinak uštede energije je više od 20%, a cijela investicija uvećana sustavom kontrole pretvorbe frekvencije može se povratiti za više od godinu dana.

08 Prednosti za kupce:

* PID automatska kontrola, smanjuje radno opterećenje radnika i poboljšava učinkovitost rada; * Smanjeni gubici motora i troškovi održavanja;

*Sveobuhvatna zaštitna funkcija pretvarača kako bi se osigurao kontinuitet proizvodnje u najvećoj mjeri;

*Ekonomske koristi su izvanredne, a cjelokupna investicija povećana sustavom kontrole frekvencijske konverzije može se povratiti u više od godinu dana.
