01 Uvod:

Opterećenja ventilatora su naširoko korištena, kao što su dovodni ventilatori i inducirani ventilatori različitih proizvodnih i kućnih kotlovskih sustava, centralne jedinice ventilatora za klimatizaciju, jedinice svježeg zraka, ventilatori rashladnih tornjeva, ispušni ventilatori u raznim proizvodnim mjestima i sušare na proizvodnim linijama. Ventilatori su glavna energetska oprema industrijskih i rudarskih poduzeća. Prema statistikama relevantnih odjela, instalirani kapacitet ventilatora, pumpi i motora u zemlji je oko 35.000 MW, a potrošnja energije čini oko 40% nacionalne potrošnje energije. Kada se koristi RVE32 pretvarač u radu ventilatora, stopa uštede energije je općenito 20%-60%, a razdoblje oporavka ulaganja je 1-3 godine. Prednosti su vrlo značajne.

02 Značajke:

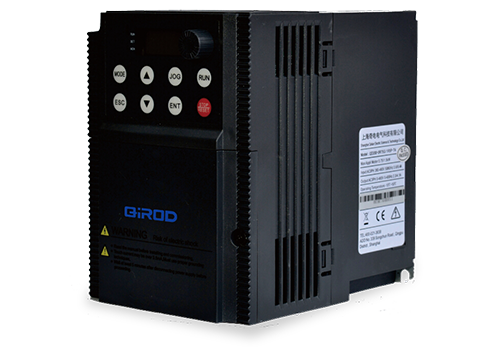

RVE32 je inverter montiran na ormarić, raspon snage je 0,75KW-500KW, dolazni linijski napon je 380V-480V, a način upravljanja je vektorska kontrola i vektorska kontrola bez senzora brzine. Vektorsko upravljanje brzinom bez senzora je vrsta vektorskog upravljanja, koje procjenjuje povratnu vrijednost brzine motora kroz izračun modela motora. Točnost upravljanja i dinamička izvedba vektorskog upravljanja brzinom bez senzora nisu tako dobri kao vektorsko upravljanje sa zatvorenom petljom brzine, ali također ima prednosti jednostavnog sustava, nema potrebe za održavanjem senzora brzine i niske cijene, posebno pogodan za motore ventilatora i pumpe. Tradicionalna V/f kontrola također ne treba senzor brzine, ali za ventilatore i motore pumpe velike snage, kao što je V/f kontrola bez kontrole strujne petlje, lako je izazvati fluktuacije struje. Vektorska kontrola brzine bez senzora nema samo zatvorenu petlju brzine, već i zatvorenu petlju struje, a stacionarna struja motora je stabilnija.

RVE32 ima mnoštvo terminala za klijente, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogni ulaz Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

Inverter serije RVE32 ima ugrađenu PID funkciju, koja je fleksibilnija u radu. Postoji mnogo načina za upravljanje sučeljem, koje može biti ožičeno ili komunikacijsko.

04 Uvod u sustav:

Ukupno četiri motora u ovom kotlu koriste RVE32 pretvarače frekvencije za regulaciju pare, vrelog ulja i vrelog dimnog plina. Vrući dimni plin kontroliraju dva motora od 315KW, a šalju ga do glavnog ventilatora kroz cijevi za sušenje drvne mase. Dva QD6000 pretvarača od 315KW kontroliraju dva ventilatora i kontroliraju izlaznu snagu ventilatora podešavanjem izlazne frekvencije RVE32, kako bi se ostvarila precizna regulacija protoka vrućeg dima, što ne samo da ispunjava zahtjeve procesa, već je i učinkovitije od korištenja vjetrobranskog stakla. Energetski je učinkovitije prilagoditi protok vrućeg dima. Druga dva motora od 132 KW dovode paru iz generatora pare i vruće ulje iz generatora termalnog ulja u komoru za miješanje. Podešavanjem izlaza pare u generatoru pare može se kontrolirati tlak i temperatura u generatoru pare, a podešavanjem izlaza termalnog ulja u generatoru termalnog ulja može se kontrolirati temperatura generatora termalnog ulja. RVE32 također podešava izlaz pare i vrućeg ulja kontroliranjem izlazne snage motora, tako da kontrolira tlak i temperaturu generatora pare i temperaturu generatora vrućeg ulja.

05 Tehnički parametar:

06 Upotreba na mjestu:

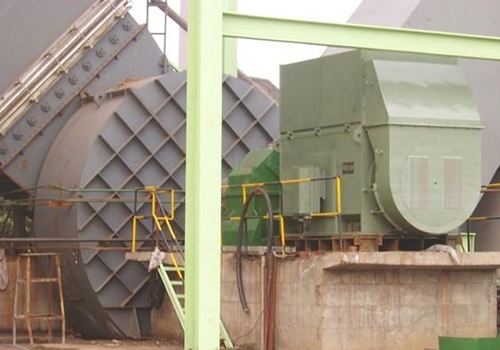

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav upravljanja ventilatorom kotla koji koristi RVE32 inverter pušten je u rad više od četiri godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano i ima nisku stopu kvarova;  Znatno manje buke;

Precizna regulacija protoka vrućeg dima kako bi se zadovoljili zahtjevi proizvodnog procesa;

Produžuje životni vijek ležajeva motora i ventilatora, smanjuje stvaranje topline motora i uvelike smanjuje količinu održavanja;

Ekonomske koristi su značajne, a cijela investicija uvećana sustavom kontrole frekvencijske konverzije može se povratiti u više od godinu dana.

08 Prednosti za kupce:

Točno prilagoditi protok kako bi zadovoljio zahtjeve proizvodnog procesa;

Smanjeni gubici motora i troškovi održavanja;

Učinak uštede energije je izvanredan, a investicija povećana kontrolom pretvorbe frekvencije može se u potpunosti vratiti za više od godinu dana.
