01 Uvod

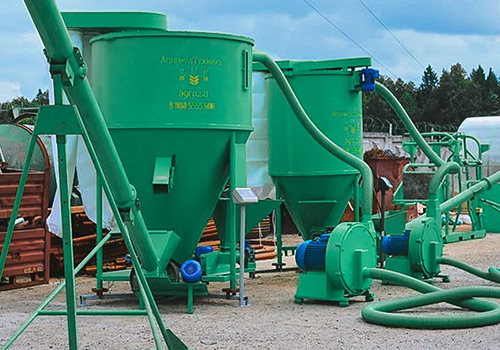

Kemijska i farmaceutska industrija najveći su potrošači energije u današnjim industrijskim poduzećima, a stupanj ovisnosti o prirodnim resursima iznosi više od 60%. Energetski problem je ozbiljan izazov. Postoje dva načina da se temeljno riješi energetski problem: jedan je otvoreni izvor, a drugi je ušteda energije. Tehnologija za uštedu energije pretvorbe frekvencije pretvarača serije RVE32 nova je tehnologija visoke učinkovitosti za uštedu energije sa širokom primjenom, brzim učinkom i kratkim razdobljem povrata investicije. Uobičajene mješalice u kemijskoj i farmaceutskoj industriji naširoko su korištene.

02 Značajke

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine. RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje za digitalni ulaz Svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija. MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Osigurati 250% nazivne struje motora tijekom rada niske frekvencije i ubrzanja kako bi se zadovoljili zahtjevi rada miješalice;

· Superiorna AVR funkcija, super prilagodljivost mreži, jamči izlazni napon, struju i stabilnost brzine;

· Uz točnost kontrole brzine, točnost kontrole je 0,2%, a ostvarena je točna kontrola brzine;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Snažna prilagodljivost okolišu, potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlaga;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

04 Uvod u sustav:

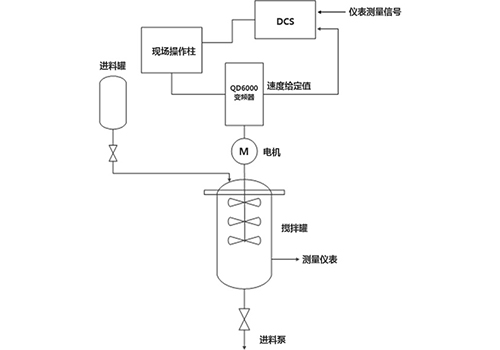

U ovom sustavu, pretvarač RVE32 od 7,5 KW pokreće motor miješalice od 7,5 KW, pokreće lopatice ventilatora za miješanje na miješanje, a zatim ravnomjerno miješa kroz vakuumski ventil, a zatim ga šalje u dovodnu pumpu za sudjelovanje u sljedećoj kemijskoj reakciji nakon ispunjavanja zahtjeva. Rad pokretanja/zaustavljanja frekvencijskog pretvarača ostvaruje se kroz radni stupac na terenu, a frekvencijski pretvarač vraća stvarnu vrijednost brzine motora u DCS, a operater mjeri signal i stvarnu vrijednost brzine prema instrumentu spremnika za miješanje. Izdajte naredbu pretvaraču frekvencije za povećanje ili smanjenje referentne brzine motora.

05 Tehnički parametar

06 Korištenje na mjestu:

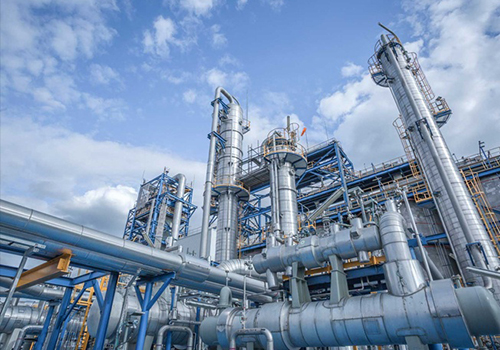

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici:

07 Trčanje rezultata:

Sustav upravljanja mješalice pomoću frekvencijskog pretvarača RVE32 u funkciji je više od tri godine i postigao je dobre ekonomske rezultate.

Beneficije i socijalne beneficije:

Kontrolni uređaj radi pouzdano, ima dobru prilagodljivost okolini, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;

Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

Ekonomske koristi su značajne, a cijela investicija povećana sustavom kontrole pretvorbe frekvencije može se povratiti u više od godinu dana;

08 Prednosti za kupce:

Pouzdan rad i malo održavanje, ušteda troškova održavanja;

Opsežna zaštitna funkcija pretvarača frekvencije osigurava kontinuitet proizvodnje;

Ekonomske koristi su značajne, a cijela investicija povećana sustavom kontrole pretvorbe frekvencije može se povratiti u više od godinu dana;
