01 Uvod:

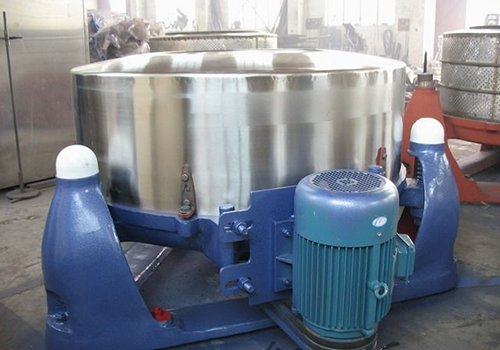

Industrijska centrifuga jedna je od glavnih uređaja u kemijskoj industriji. Uglavnom razdvaja krutinu i tekućinu pomoću centrifugalne sile. Prema karakteristikama procesa, materijal je uglavnom kruto-tekuća smjesa na početku, a opterećenje je relativno veliko kada se tek pokrene. Pod djelovanjem centrifugalne sile istječe izvana centrifugalne sile, tako da se dio tekućine odvoji, a daljnjim povećanjem brzine motora, odgovarajuće se smanjuje i opterećenje. Frekvencijski pretvarač RVE32 može zadovoljiti tehnološke zahtjeve i ostvariti učinak razdvajanja rada pri nekoliko različitih brzina. Kao oprema za industrijsku kontrolu, ima širok raspon primjena u industrijskim centrifugama.

02 Značajke:

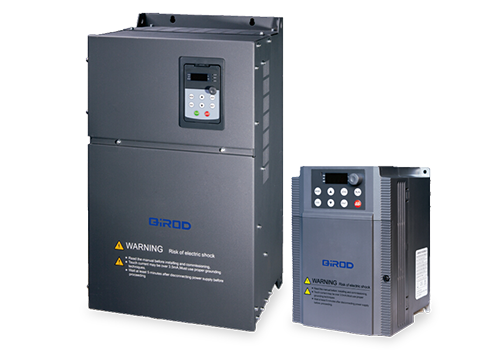

RVE32 je zidni pretvarač, raspon snage je 0,75KW-500KW, razina napona dolaznog mrežnog napona je 380V-480V, a metoda upravljanja je vektorska kontrola bez senzora brzine.

RVE32 ima mnoštvo podstanica, uključujući 8 digitalnih ulaza (LI1-LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija RVE32, nije potrebna nikakva opcija. RVE32 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

03 Prednost:

· Omogućuje 250% nazivne električne struje tijekom niskofrekventnog rada i ubrzanja, ispunjavajući zahtjeve rada centrifuge;

· Uz točnost upravljanja brzinom, točnost upravljanja je 0,2%, a postiže se točna kontrola brzine;

· Ima prednost brzog odziva momenta, a kada opterećenje fluktuira, fluktuacija struje je mala;

· Ima dobru sposobnost preopterećenja i prilagodljivost okolišu te ima visoku radnu pouzdanost;

· Višestupanjska kontrola brzine za ispunjavanje zahtjeva procesa industrijske proizvodnje;

· Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;

· Snažna prilagodljivost okolišu, potpuno neovisan dizajn zračnog kanala može uvelike poboljšati otpornost na oštra okruženja kao što su zagađenje uljem, prašina i vlaga;

04 Uvod u sustav:

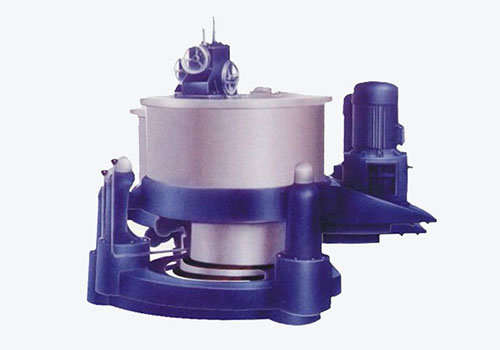

U ovom sustavu, pretvarač RVE32 od 22KW koristi se za pogon centrifuge od 22KW, a funkcija pretvarača s više brzina odabrana je za ostvarivanje kontrole s tri brzine, odnosno rad pri niskoj brzini, rad pri srednjoj brzini i rad pri velikoj brzini. Brzo zaustavljanje postiže se vanjskom kočnom jedinicom i kočionim otpornikom.

05 Tehnički parametar

06 Korištenje na mjestu:

U skladu s prostornom situacijom na licu mjesta, pretvarač serije RVE32 instaliran je u upravljačkom ormaru, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Trčanje rezultata:

Sustav upravljanja industrijskom centrifugom koji koristi pretvarač RVE32 pušten je u rad više od tri godine i postigao je dobre ekonomske i društvene prednosti: upravljački uređaj radi pouzdano, ima dobru prilagodljivost okolišu, može se oduprijeti teškim okruženjima kao što su zagađenje uljem, prašina i vlažna toplina i ima nisku stopu kvarova;  Usvojite kočenje potrošnje energije, meko pokretanje i meko zaustavljanje, bez utjecaja na električnu mrežu;  Izvrsne karakteristike ograničenja struje, jak kapacitet preopterećenja, mogu učinkovito smanjiti preopterećenje pretvorbe frekvencije, prekostrujnu zaštitu i maksimizirati kontinuitet proizvodnje;  Ekonomske koristi su značajne, a cijela investicija uvećana sustavom kontrole frekvencijske konverzije može se povratiti za više od dvije godine;

08 Prednosti za kupce:

Korištenje kočenja uz potrošnju energije štedi troškove kočionih pločica i vrijeme za zamjenu kočionih pločica, učinkovitost proizvodnje je povećana za 15%, a sveobuhvatna korist je znatno poboljšana; Opsežna zaštitna funkcija pretvarača osigurava kontinuitet proizvodnje;  Ekonomske koristi su izvanredne, a cjelokupna investicija povećana sustavom kontrole pretvorbe frekvencije može se povratiti za više od dvije godine.
