01 Uvod:

Zračni kompresor je uređaj koji koristi motor za komprimiranje plina u kompresorskoj komori i postizanje određenog tlaka komprimiranog plina. Ima širok raspon namjena i može se koristiti u raznim industrijama kao što su metalurgija, proizvodnja strojeva, rudarstvo, električna energija, tekstil, petrokemija i tako dalje. Zračni kompresori čine 15% potrošnje energije velike industrijske opreme (ventilatore, pumpe, kotlove, zračne kompresore itd.). Nakon istraživanja, zračni kompresori imaju sljedeće nedostatke:

(1) Kada je izlazni tlak veći od određene vrijednosti, ventil za smanjenje opterećenja se automatski otvara kako bi asinkroni motor bio u praznom hodu, što je ozbiljan gubitak energije.

(2) Asinkroni motor se lako pokreće i često zaustavlja, što utječe na životni vijek motora.

(3) Loši radni uvjeti i velika buka.

(4) Stupanj automatizacije je nizak, a podešavanje izlaznog tlaka ostvaruje se umjetnim podešavanjem otvaranja ventila. Brzina podešavanja je spora, fluktuacije su velike, stabilnost je nestabilna, a preciznost je niska.

(5) Početna struja frekvencije snage zračnog kompresora je velika, utjecaj na električnu mrežu je velik, trošenje ležaja motora je veliko, a održavanje opreme je veliko. S obzirom na gore navedene probleme, pretvarač frekvencije dizajniran je za realizaciju transformacijske sheme za uštedu energije vijčanog zračnog kompresora. Nakon analize, shema ima visok stupanj automatizacije, značajan učinak uštede energije i dobru izvedivost.

02 Značajke:

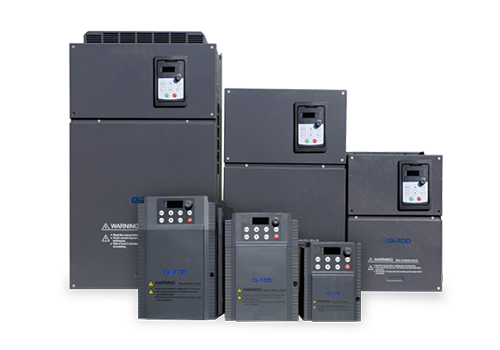

D31 je inverter montiran na ormarić, raspon snage je 0,75KW~500KW, dolazni napon je 380V~480V, a metode upravljanja su vektorska kontrola bez senzora i vektorska kontrola. Vektorsko upravljanje bez senzora brzine je vrsta vektorskog upravljanja, ali bez senzora brzine, povratna vrijednost brzine motora procjenjuje se izračunom modela motora. Točnost upravljanja i dinamička izvedba vektorskog upravljanja brzinom bez senzora nisu tako dobri kao vektorsko upravljanje sa zatvorenom petljom brzine, ali također ima prednosti jednostavnog sustava, nema potrebe za održavanjem senzora brzine i niske cijene, posebno za ventilatore i pumpe. Tradicionalna V/f kontrola također ne treba senzor brzine, ali za ventilatore i motore pumpe velike snage, kao što je V/f kontrola bez kontrole strujne petlje, lako je izazvati fluktuacije struje. Vektorska kontrola brzine bez senzora nema samo zatvorenu petlju brzine, već i zatvorenu petlju struje, a stacionarna struja motora je stabilnija. D31 ima mnoštvo terminala za klijente, uključujući 8 digitalnih ulaza (LI1~LI8), 2 analogna ulaza (AI), 2 relejna izlaza (TA), 2 analogna izlaza (AO), 5V pomoćno napajanje za analogno napajanje Fiksni ulaz, 24V pomoćno napajanje koristi se za digitalni ulaz, svi LI/TA, AI/AO mogu se slobodno programirati za definiranje funkcija.

MODBUS sučelje je standardna konfiguracija D31, nije potrebna nikakva opcija. D31 se može spojiti na automatizirane sustave više razine putem MODBUS-a.

Inverter serije D31 ima ugrađenu PID funkciju, koja je fleksibilnija u radu. Postoji mnogo načina za upravljanje sučeljem, koje može biti ožičeno ili komunikacijsko.

04 Uvod u sustav:

U ovom sustavu, sustav ima dvije kontrolne petlje pretvorbe frekvencije i frekvencije snage. Na temelju originalnog sustava pokretanja frekvencije snage, dodan je sustav kontrole invertera kako bi se osiguralo da se zračni kompresor može pokrenuti na frekvenciji struje nakon kvara pretvarača, bez utjecaja na proizvodnju. Preko ugrađene PID funkcije pretvarača frekvencije ostvaruje se konstantna kontrola tlaka zračnog kompresora. Pretvorba frekvencije motora može održavati izlazni tlak spremnika zraka stabilnim, a raspon fluktuacije tlaka ne može prijeći ±0,2 bara.

05 Tehnički parametar:

06 Upotreba na mjestu:

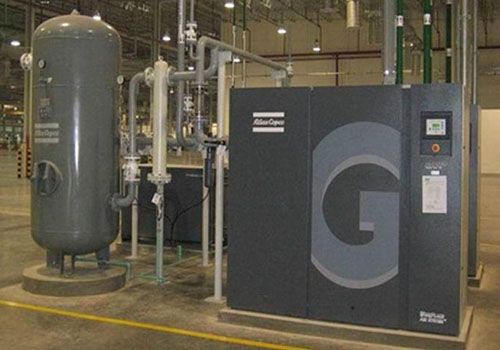

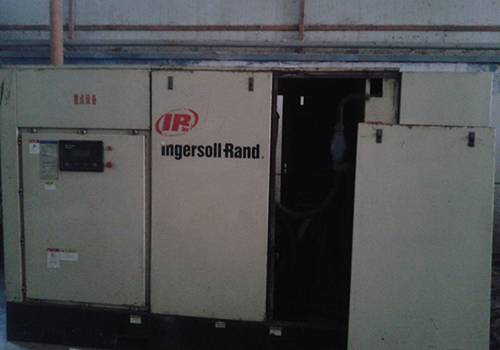

U skladu s prostorom na licu mjesta, pretvarač serije D31 instaliran je izvan upravljačkog ormara, a instalacija pretvarača i motor na licu mjesta prikazani su na slici.

07 Rezultat trčanja:

Sustav transformacije frekvencije zračnog kompresora koji koristi D31 inverter pušten je u rad više od dvije godine i postigao je dobre ekonomske i društvene koristi:

Kontrolni uređaj radi pouzdano i ima nisku stopu kvarova;

Tlak zraka je stabilan, tako da se promjena tlaka sustava cijevne mreže održava unutar raspona od ±0,2 bara, što učinkovito poboljšava kvalitetu radnih uvjeta;

Povećajte pouzdanost sustava, smanjite buku zračnog kompresora i produžite radni vijek kompresora;

Ekonomske koristi su izuzetne, trošak energije smanjen je za 44,3%, a troškovi održavanja značajno su smanjeni. Statistika stvarnog rada pokazuje da može uštedjeti  651.900 kWh električne energije godišnje. Izračunato na 0,3 juana po kilovat-satu, oko 195.600 juana u uštedi električne energije. Na računu za struju štedi se više od 20%, a uložena sredstva mogu se vratiti za oko pola godine.

08 Prednosti za kupce:

Tlak cijevne mreže je stabilan i ne mijenja se s promjenom potrošnje plina, čime se poboljšava kvaliteta opskrbe plinom;

Smanjuje se utjecaj na opremu, smanjuje se i obujam održavanja i popravaka, a smanjuju se i troškovi održavanja;

Učinak uštede energije je izvanredan, a povećano ulaganje u upravljački sustav pretvarača može se u potpunosti vratiti za otprilike pola godine.
