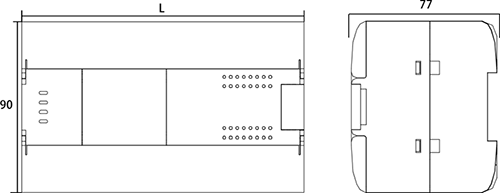

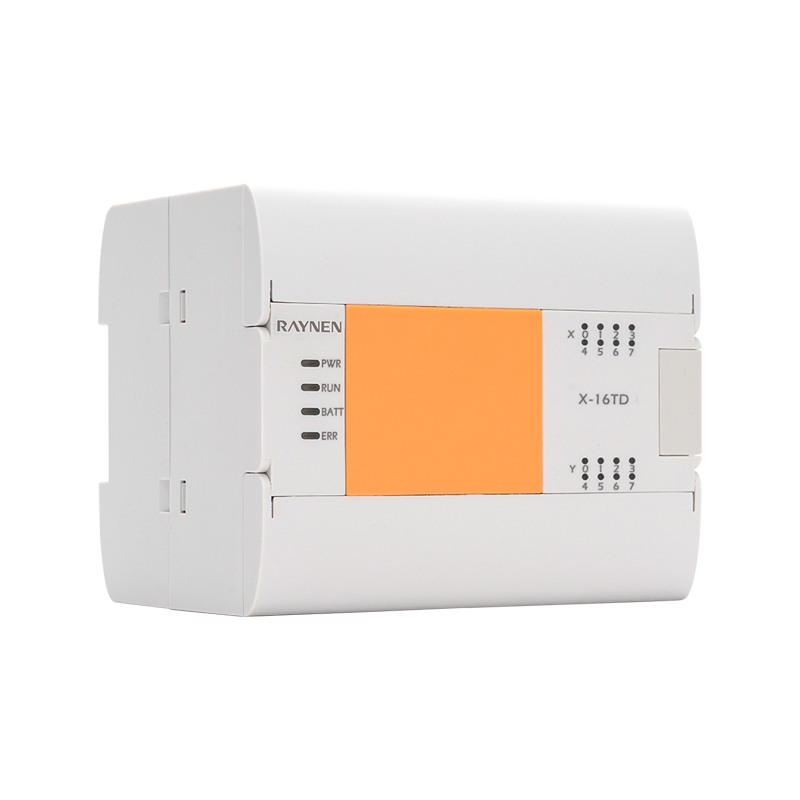

X Relay programabilni logički kontroler

• Uz učinkovitu obradu podataka, tri brza brojanja i druge funkcije

• Sat u stvarnom vremenu, podaci o napajanju trajno pohranjeni

• Podržava jednu BD ploču i maksimalno proširenje do 7 modula

sučelje

Ulaz/izlaz

Kartica za proširenje

BD ploča

Integrirani mrežni port RS232/485

3-smjerni brzi brojač

Prošireno Max 7 modula

Podržava 1 BD ploču

Stavka

Specifikacije napajanja

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Potrošnja energije

10W

12W

12W

113W

14W

Radni napon

Minimalna vrijednost

100VAC

Srednja vrijednost

220VAC

Maksimalna vrijednost

240VAC

Ograničite ulazni napon

AC 85V~AC100V, AC 240V~AC264V

Omogućite trenutni nestanak struje

Za prolazne nestanke struje ispod 5 ms, rad će se nastaviti

Osigurač za napajanje

60V 2A

Impulsna struja

12 A, 0,5 ms ispod/28,8 V DC

DC24V data snaga

300mA ispod

DC5V ugrađeno napajanje

800mA ispod

Stavka

Specifikacije napajanja

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Unesite broj

8

14

16

24

36

Brojač velike brzine

jednofazni 200KHz [3 kom]; AB faza 100KHz [3 kom]

Vrsta unosa

PNP/NPN

Napon ulaznog signala

Vrsta istosmjernog izvora: DC20,4V~28,8V

Ulazna impedancija

X0-X5

3.3K

X6-X7

5,6 tisuća

3.3K

X10 iznad

-

5,6 tisuća

Na ulaznoj struji induktiviteta

X0-X5

5mA iznad

X6-X7

4mA

5mA iznad

X10 iznad

-

4 mA iznad

OFF Ulazna struja induktiviteta

1mA iznad

Vrijeme odziva unosa

<4,5 ms

Oblik ulaznog signala

Nema naponskog kontaktnog ulaza

Sink ulaz: NPN tranzistor s otvorenim kolektorom

Ulaz izvora: PNP tranzistor s otvorenim kolektorom

Izolacija ulazne petlje

Izolacija optokaplera

Prikaz ulaznih akcija

LED na ploči svijetli kada se optokapler pokreće

Stavka

Specifikacije napajanja

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Izlazni broj

8

10

16

16

24

Vrsta izlaza

Suhi kontakt

Nazivni napon

220VAC

Raspon napona

5~30VDC 5~250VAC

Udarna struja (maks.)

5A 4s 10% Radni ciklus

Nazivna struja po točki (maks.)

2A

Opterećenje žarulje [maks.]

30W DC/200W AC

Vrijeme odziva (24V, 2K opterećenje)

10 ms

on-otpor [točka spajanja]

0,22 (maksimalno kada je novo)

Frekvencija pulsa [Maks.]

1HZ

Mehanički životni ciklus

10000000 (bez opterećenja)

Kontakt život

100000 (nazivno opterećenje)

štitnik

500 m (normalan izlaz)

od-štititi

150 m (normalan izlaz)

Ime

Sadržaj

Vrsta meke komponente

Sadržaj

X

256 bod

Bitni element

X0~X377

Y

256 bod

Bitni element

Y0~Y377

M

7680 bodova

Bitni element

M0~M7679

SM

512 bodova

Bitni element

SM8000~SM8511

S

4096 bodova

Bitni element

S0~S4095

V

8 bodova

Element riječi

V0~V7

Z

8 bodova

Element riječi

Z0~Z7

T

512 bodova

Element riječi

T0~T511

C

200 bodova

16 bitni element riječi

C0~C199

C (32 bita)

56 bod

32-bitni element riječi

C200~C255

D

8000 bodova

Element riječi

D0~D7999

SD

512 bodova

Element riječi

SD8000~SD8511

R

32768 bodova

Element riječi

R0~R32767

Ulazni prekid

8 bodova

I00*~I07*

Prekid mjerača vremena

3 boda

I6**~I8**

Brojač prekida

6 bodova

I010~I060

Glavna kontrola s gniježđenjem

8 bodova

N0~N7

Pokazivač P

4096 bodova

P0~P4095

Konstanta K

16-bitni raspon: -32768~ 32767

Zvonilo je 32 bita

-2147483648~ 2147483647

Konstanta H

16-bitni raspon: 0~FFFF

Zvonilo je 32 bitae: 0~FFFFFFFF

Realni broj (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Niz znakova

Polukutni znak uokviren s " ", s najviše 32 znaka

Unos

Distribucija

Jednofazni jednostruki brojač

AB Brojač faza

AB Brojač faza

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
