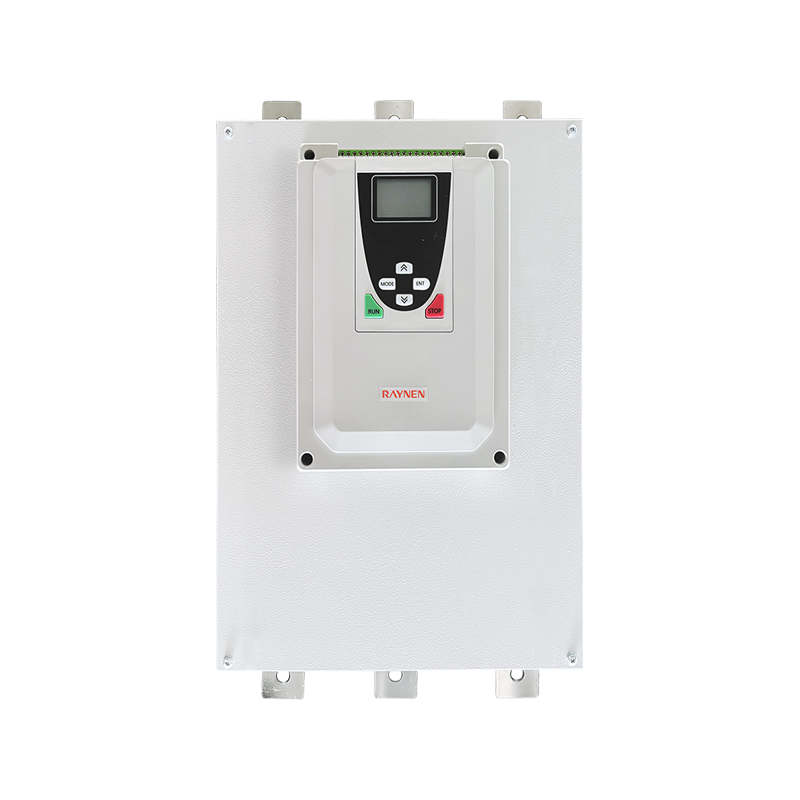

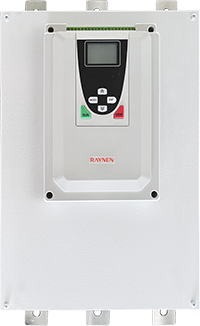

Sažetak proizvoda
Specifikacije
 | Parametarski | |
| Model | RSE-T3-132-O ~ RSE-T3-200-O | |
| Vrsta premosnice | Vrsta mrežne zaobilaznice | |
| napon | 380V | |
| Prilagodljiva snaga motora (kW) | 132/160/185/200 | |
| Nazivna izlazna struja (A) | 264/320/370/400 | |
| Dimenzije (mm) | 574*348*248 | |
| Veličina ugradnje (mm) | 493*280 | |
Pregled proizvoda
| | Neovisno napajanje upravljanja (220VAC), podešavanje parametara moguće je i bez napajanja (380V) |
| | Nakon uklanjanja premosnog kontaktora nema ograničenja kontakta kontaktora, a radni vijek je dulji |
| | Kompatibilan s vanjskim kontaktorima, fleksibilniji za korištenje i prikladan za širi raspon primjena |
 | Može pokretati netradicionalna opterećenja motora kao što su grijači motora, otporna opterećenja i opterećenja transformatora |
 | Može savršeno zamijeniti poluprovodničke kontaktore i dodatno pružiti funkcije mekog starta i mekog zaustavljanja |
 | Podržava unutarnje spajanje motora, pogodno za motore s većim specifikacijama |
Ožičenje i stezaljke
Nomenklatura modela
Tablica odabira
| Model (380V) | Prilagodljiva snaga motora ( kW ) | izlazim (A) | Dimenzije V*Š*D (mm) | Veličina ugradnje (mm) | |
| H1*W1 | Otvor blende | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Izvedba i konfiguracija
| Električne karakteristike | |
| Nazivno kontrolno napajanje | Jednofazni 220VAC±15%, 50/60Hz |
| Nazivni napon napajanja | Trofazni 380V~480V (-10%~ 15%) |
| Nazivna frekvencija napajanja | 50Hz ili 60Hz |
| Broj kontroliranih faza | 3 |
| Primjenjiv motor | Kavezni trofazni indukcijski motor/asinkroni motor |
| Učestalost pokretanja | Ovisi o uvjetima opterećenja. Preporuča se pokretanje i zaustavljanje ne više od 10 puta na sat u normalnim uvjetima i 6 puta na sat pod velikim opterećenjem |
| Način pokretanja | Naponska rampa, strujna rampa, strujno ograničenje, inching, naponska rampa strujna granica, nagla rampa napona |
| Način zaustavljanja | Slobodno zaustavljanje, meko zaustavljanje |
| Funkcija zaštite | Zaštita od gubitka faze, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od neravnoteže struje, zaštita od pregrijavanja, zaštita od vremenskog ograničenja starta, zaštita od prenapona/prenapona, zaštita od pokretanja preko frekvencije, zaštita od velike struje, zaštita od kvara tiristora, zaštita od obrnutog slijeda napajanja, zaštita od greške u ožičenju, itd. |
| Karakteristike okoliša | |
| Radna temperatura | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ treba smanjiti kapacitet) |
| Temperatura skladištenja | -25 ℃ ~ 70 ℃ |
| Relativna vlažnost zraka | 95% no condensation or dripping |
| Nadmorska visina | Ispod 1000 m (1000 ~ 3000 m potrebno je smanjiti kapacitet) |
| Metoda hlađenja | Prisilno hlađenje zrakom |
| Način ugradnje | Zidni |
| ostalo | Bez zapaljivih, eksplozivnih ili korozivnih plinova, bez vodljive prašine ili metalnog praha |
| Standardi i certifikacija | |
| Standardi provedbe | GB/T14048.6 |
| Certifikacija | CCC |
